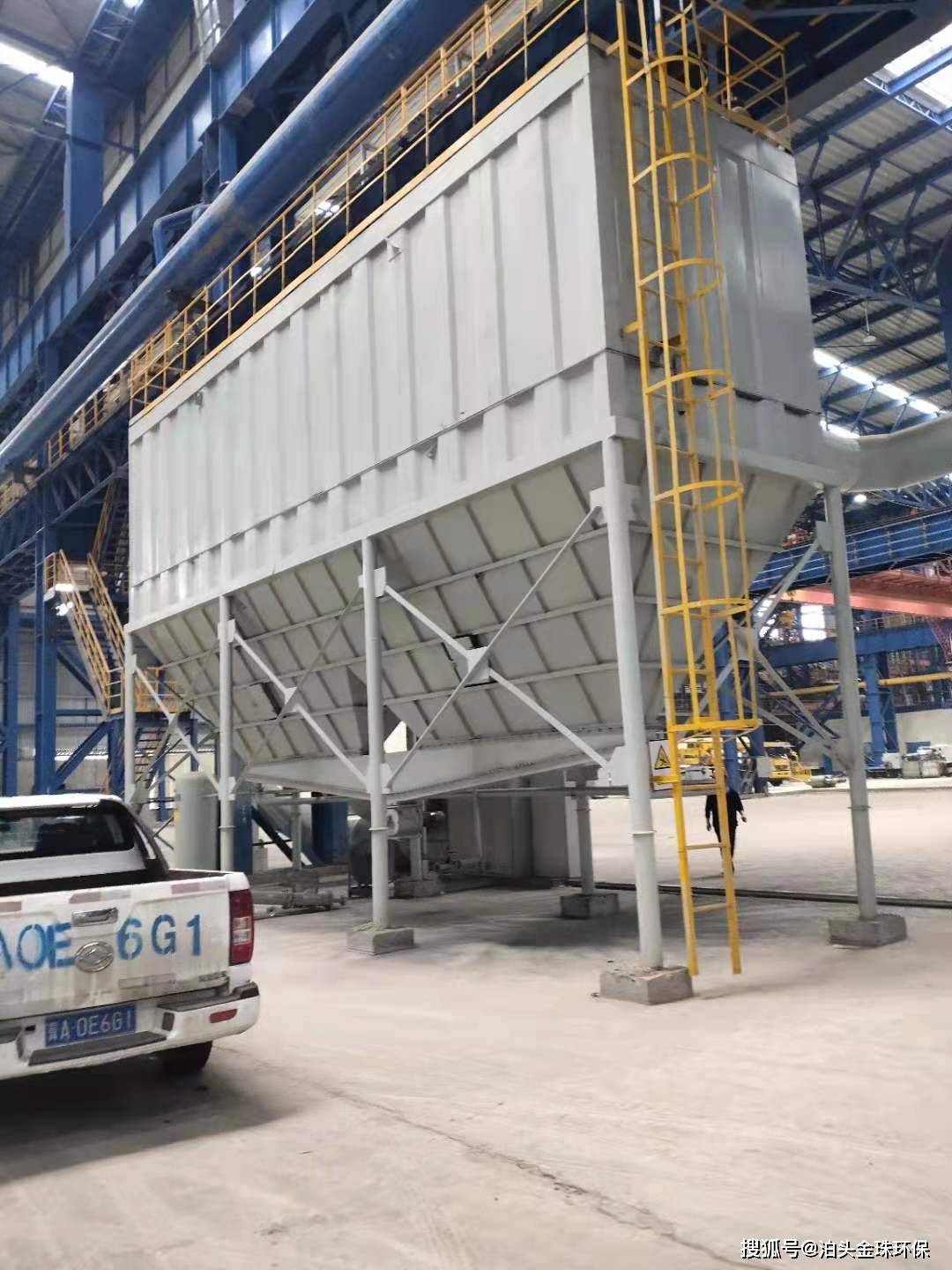

20000風量布袋除塵器供貨范圍及配件的參數

1除塵布袋技術參數

型號 Φ133* mm *3000mm

數量 260條

材質 氟美斯針刺氈 單位面積重量 750 g/m2

透氣度 10—12m3/m2/min斷裂強度 經向≥1000 緯向≥1500 斷裂伸長率 經向≤20緯向≤40

連續工作溫度 ≤240 ℃ 短時工作溫度 ≤260 ℃

2 骨架技術參數

型號 Φ190 mm 數量 260根

材質 20＃冷拔絲

豎筋數量 16根

豎筋直徑 φ3.5mm 支撐環間距 200mm均布

支撐環直徑 φ3.5mm

制作方式 點焊機一次成型

表面處理 鍍鋅

3 脈沖閥技術參數

規格 2.5寸直通式 耗氣量 0.3m3/閥次 工作電壓 24V/DC線圈絕緣等級 F級使用溫度 －20 ~＋80℃ 控制形式 直控式

工作壓力范圍 0.3~0.5 MPa 工作介質 干凈、無油、潔凈的壓縮氣體 允許電壓波動 ±10% 閥門開啟速度 0.023—0.027秒

使用壽命 膜片100萬次噴吹不泄漏 線圈500萬次吸合不被擊穿連接方式 螺紋式

4 螺旋輸灰機技術參數

型號 LS 數量 26套 規格 315--5000mm 數量 1套 最大輸灰量 30m3/h

5 氣源三聯體技術參數

型號 AC3000—06D 數量 1套處理氣體最大流量 3000Nl/min 額定壓力 ≤1.0Mp介質溫度

－10—60℃ 分水效率 ≥85% 調壓范圍 0.05—0.85Mp 公稱通徑 25mm 連接螺紋 G1" 排水方式 自動排水

推薦使用油 透平油（ISO VG32） 過濾精度 5um

6 星形卸灰閥

型號 YJD—300×300 規格 300×300mm（內口）數量 1臺 連接螺栓孔尺寸 350×350mm

連接螺栓孔數量 8—?17mm

閘閥上下法蘭高度 400mm

使用溫度 ≤200℃

7 氣包用放水球閥

球閥型號 Q11F—16 球閥數量 1個公稱直徑 DN15mm 量程 0—1.6Mp適用溫度 ≤100℃

8 氣包用壓力表

壓力表型號 Y—40 數量 1個 公稱壓力 1.6Mp 適用溫度 ≤70℃

9 引風機

風機型號 G4-73No9D 電機功率 37KW 全壓 2440~1775pa 流量 35052~44128m3/h

10 PLC控制柜

控制脈沖閥數量：6個

控制氣缸數量：6個

功能：具備時序控制功能及脈沖時間間

隔和脈沖持續時間調節功能 ；具備現場/集中兩地控制模式；

控制脈沖閥數量：6個 電機功率 37KW 控制氣缸數量：6個
