李兆華

第十七講 蚯蚓生物濾池構建

1. 概述

2. 結構與種類

3. 設計事項

4. 施工事項

5. 造價

6. 管理

1.1 簡介

——蚯蚓生物濾池是法國和智利新開發的一項針對生活污水和有機廢水的生物處理技術。1995年法國開發了地球上第一座采用蚯蚓濾池的生活污水處理項目。

——蚯蚓生物濾池是根據蚯蚓具有提高土壤通氣透水性能和促進有機物分解轉化等生態功能而設計，是一種通過濾料截留及蚯蚓和微生物分解利用污水、污泥中的有機物和營養物質的生態型污水污泥同步處理技術。蚯蚓生物濾池凈化污水機制主要包括物理、化學和生物三重協同作用。

——蚯蚓生物濾床中的微生物以污水中膠體態和溶解性有機物為食料而生存繁殖，并在載體或填料顆粒表面形成生物膜；蚯蚓以濾床中的生物膜作為營養源，經吸收消化和分解利用實現污泥的減量化和穩定化。

——蚯蚓在濾池生物處理系統中與微生物存在著協同共生的作用，蚯蚓糞對微生物的生長和繁殖也提供了良好的生存基質。在覓食過程中蚯蚓上下運動，對填料起到了疏松作用，使之保持良好的通氣環境，有利于污染物的進一步降解。

1.2優點

——前處理簡單，剩余污泥少，能耗低，是一項沒有二次污染的自然生態處理技術。

——工藝簡單，處理流程很短，不需要設初沉池、二沉池和曝氣池等，建設費用低。

——處理效果好，并且不產生臭味。

——運行管理簡便，費用很低。

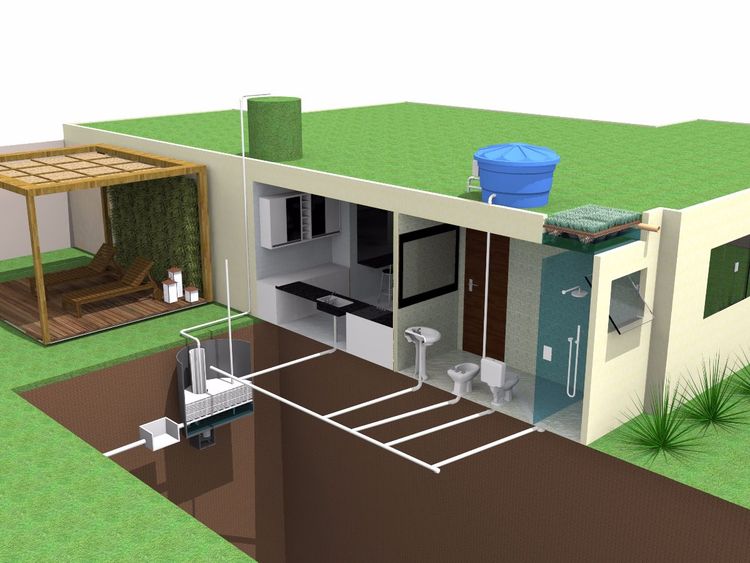

——規模靈活，大到城市集中污水處理，小到一家一戶單體蚯蚓濾池。

——可應用于城市生活污水，食品工業及農業等排放的有機廢水的處理。

1.3 缺點

——蚯蚓是陸生動物，對設施的透氣功能要求比較嚴格。

——不能處理有毒有害廢水。

——蚯蚓生物濾池脫氮除磷功能在實際應用中這兩種功能并不一定能滿足環境保護的需要，而且比國外的研究出來的脫氮除磷結果要低。

——冬季蚯蚓濾池對污染物的去除效果較差。

1.4 適用范圍

蚯蚓生物濾池可以應用于冬季無冰的農村地區。由于技術的中國本土化還有一些技術障礙，可先試驗，再應用。

2. 種類和結構

——兩段式蚯蚓強化快速滲濾系統。是介于污水土地處理工藝與生物濾池工藝間的一種新型污水處理工藝，繼承了傳統土地處理成本低廉、運行管理簡便等優點，并在此基礎上通過人工強化措施，加入生物濾池的技術元素，從而解決了原系統所具有的處理能力低和系統堵塞的問題。

——厭氧水解—高負荷生物濾池和蚯蚓生態濾池組合工藝。組合工藝合理發揮了厭氧水解—高負荷生物濾池和蚯蚓生態濾池各單元的工藝優勢，對城市河流污水及其污泥進行了同步高效、節能的生態型處理，具有“生態平衡”和“環境友好”的顯著特色。

3. 設計事項

3.1前處理技術

農村生活污水排放具有日變化系數較大、水質波動明顯的特點, 需要設計組合工藝, 以使整個系統運行穩定、高效。

——提高系統的表面水力負荷。單級蚯蚓生態濾池的表面水力負荷較低, 有利于污染物的去除, 但這同時帶來系統占地面積較大的問題。

——優化配置工程水力負荷, 因水力負荷過大或配置不當會導致壅水。

——自動控制。在保證系統穩定、可靠運行的前提下, 應設計采用人工和自動控制相結合的運行方案。

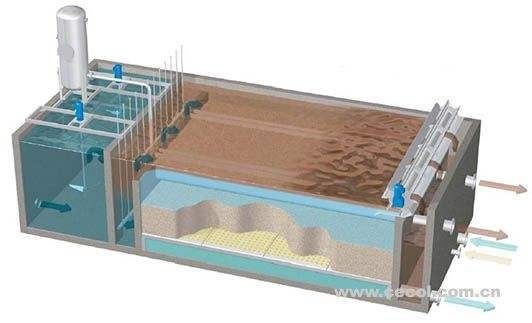

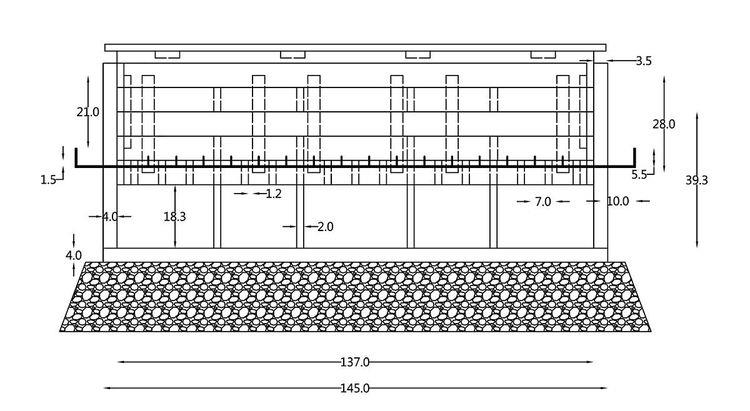

3.2　濾池結構

——采用人工土來改善土壤的滲透性及蚯蚓和微生物的作用環境。

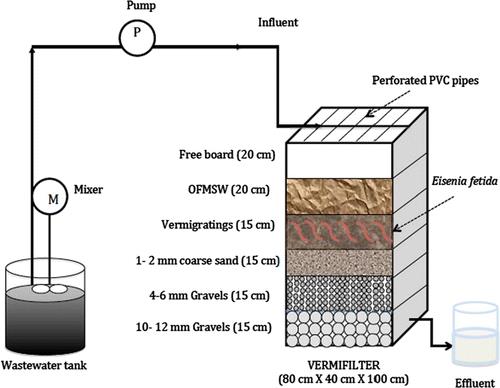

——在散水層下面鋪墊多層不同粒徑的細砂、碎石、鵝卵石, 其粒徑結構從上往下依次加大, 形成一種多層過渡結構, 能夠?qū)⑽鬯械念w粒有機物分散于多個砂、土層內及其界面上, 同時確保水流通暢。

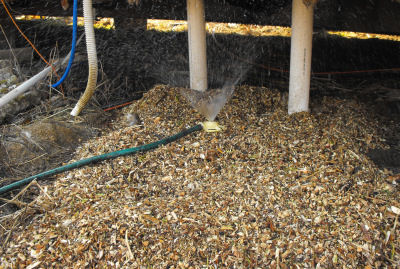

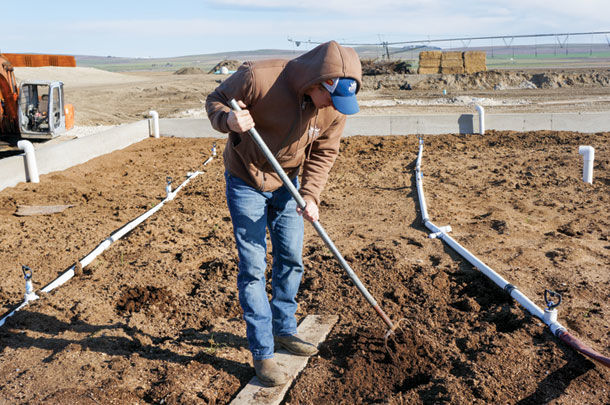

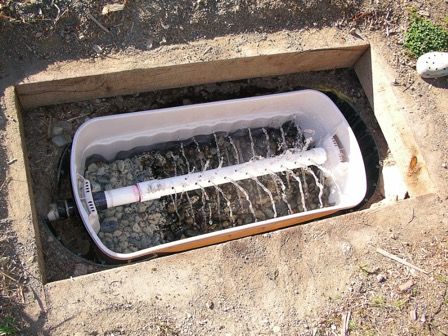

——在散水層中增設布水管, 形成表層、內部雙層布水。內層布水是在散水層增設PVC管材的布水管, 布水管周?chē)怯煤铣衫w維織物包裹的青石子。纖維織物外層即是特殊配制的土壤填料。

3.3 濾料

——具有較高的比表面積; 質輕圓滑，大小均勻適中。

——具備一定的機械強度和化學穩定性。

—— 最好能就地取材，價格低廉。

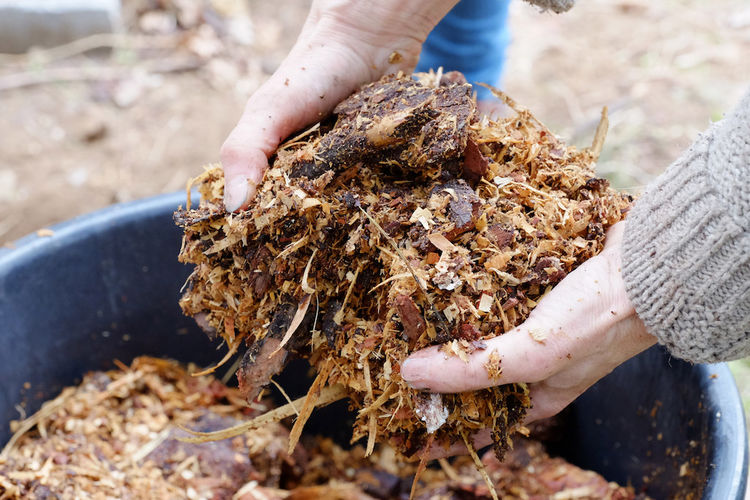

——有機濾料主要包括粗細木屑、谷殼、樹皮、泥炭、棉籽殼、鋸末等。有機填料富含有機質，適宜蚯蚓生存，但由于其持水能力較高和通風條件較差，導致有機負荷和水力負荷難以進一步提高。

——無機濾料主要包括石英砂、陶粒、沸石、火山巖、氣塊磚、鋼渣、煤渣等。無機填料對高負荷的污水抗沖擊能力較強，對氮、磷的吸附性更強，但可能對蚯蚓的損傷較大。

4.施工事項

4.1 濾料

濾料采用石英砂，木屑及一些有機物。石英砂大的直徑為20-

40 毫米,小的直徑為6-14毫米。有機層作為蚯蚓在濾池中生存的最上面一層，木屑可作為有機補充物。這些濾料具有空隙率大，比表面積高，質地耐腐，并且適合就地取材等條件。

4.2 蚓種

正常情況下，蚯蚓生物濾池中的蚯蚓種群密度隨污水的有機物質（蚯蚓的食物）的量而變化。當進水中的有機物的量穩定時，蚯蚓的中群量也相對穩定。但在第一次引入蚯蚓時，密度不應低于3000 條/平方米，運行一定時間后，蚯蚓種群密度將自動調節到合適的水平。一般不需要另外添加蚯蚓。正常情況下，不需要另外給蚯蚓添加食物，其食物是污水中的有機質。

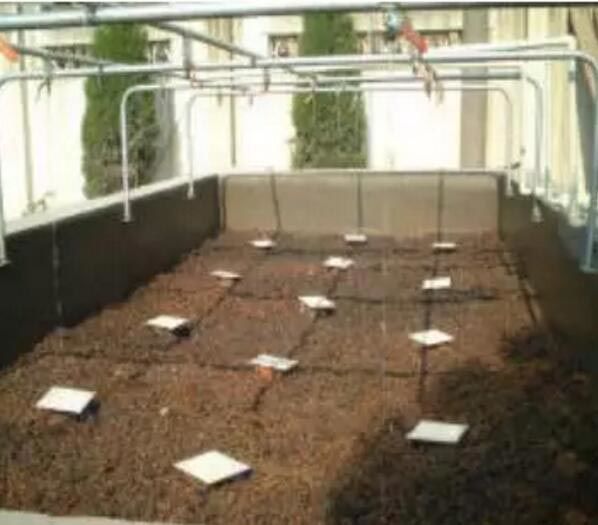

4.3 濾池

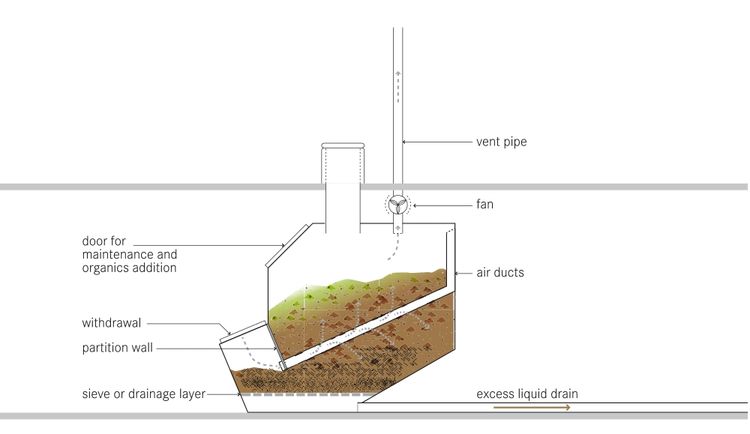

濾池與普通生物濾池土建相同，為自然通風。排水系統位于濾床的底部，其作用是收集和排出處理后的廢水，以及保證濾床通風等。

4.4 濾層

濾料是生物膜賴以生存的載體，是有機污染物被分解的功能區域，還起著截留懸浮物質的作用。而在蚯蚓生物濾池中由于蚯蚓的引入，這些功能主要在蚯蚓分解處理層完成。因此，蚯蚓分解處理層濾料的選擇，厚度等對污水處理的能力和效率尤為重要。蚯蚓分解處理層下面的中間層能補充蚯蚓分解處理層的消耗，承托層也有少量生物膜形成，對污水處理起進一步凈化作用。

5. 造價

——蚯蚓濾池造價300-1200元/平方米，比活性污泥法造價低近50%。

——運行費用與人工濕地相當，如果蚯蚓能夠商品化，還會產生一定的收益。

6. 管理

——定期檢查蚯蚓成活情況和密度，如密度低于3000天/平方米，應予以補苗；

——控制表面水力負荷，每平方米濾池每日處理不超過5噸污水，保持蚯蚓生物濾池有最大處理能力和最佳處理效果。

——保持濾池自然通風，取代傳統污水處理中的曝氣池。

主講教師李兆華編后語: 由于篇幅和文體所限，所引用的參考文獻沒做對應標注，本人對各位的辛勤勞動深表謝忱，并放棄此講座之知識產權，歡迎公益?zhèn)鞑?。但如果您不希望自己的成果出現在講座中，懇請及時聯絡，以便修訂，多謝！
