實驗電除塵為In?三通道臥式靜電除塵器，同極距為400mm,極線距為500mm,陽極板 為Z型板，陰極線為RS線。實物如圖2?5所示。此外電除塵器還裝有手搖振打裝置用于清 理陽極板的積灰，以及人孔門用于可以隨時觀測電除塵內部情況。電除塵器電場末端留有一 定的空間邙日極板末端到出風口軸向距離為610mm、殼體內部橫向距離為1391mm、殼體內 部高1281mm),用于設置吸塵濾槽裝置和雙極靜電除塵裝置。

(a)除塵器外部

西安理工大學工程碩士專業學位論文

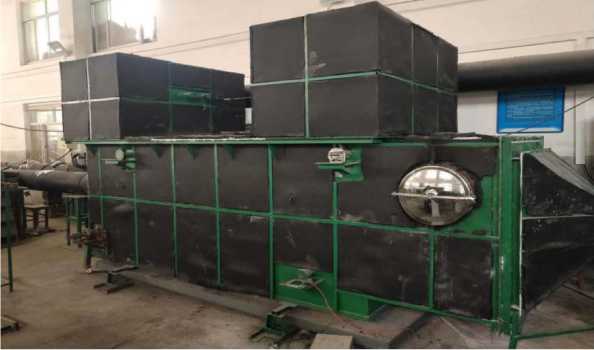

圖2?5電除塵裝置實物圖

Fig.2-5 Physical picture of electric dust removal device

2.1.4高壓電源及控制系統

(1)負高壓電源

負高壓電源選用龍巖市龍電環保設備有限公司生產的型號為GGAJ02-(LD-l)005/200的 靜電除塵專用高壓電源，用于為除塵器電場提供負高壓，主要參數見表2-3,實物圖見圖2?6。 表2?3負高壓靜電除塵用整流設備變壓器

Tab.2-3 Rectifier equipment transformer for negative high voltage electrostatic dust removal

(a)變壓器 (b)控制柜

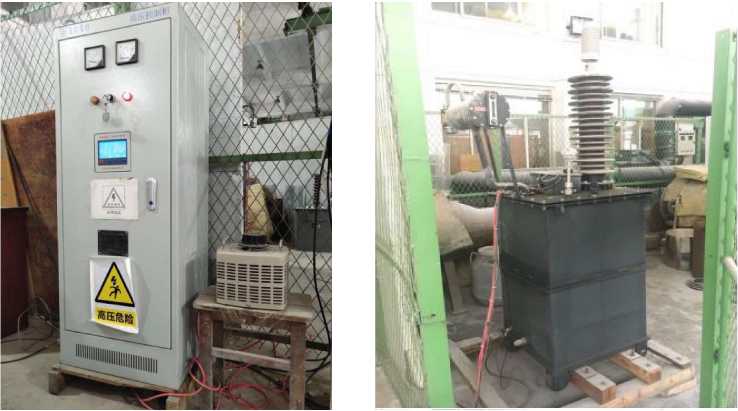

圖2?6除塵器電源變壓器和控制柜實物圖

Fig.2-6 Physical drawing of power transformer and control cabinet of precipitator

⑵正高壓電源

正高壓電源選用浙江佳環電子有限公司生產的型號為JHGPX-C的電除塵器高頻高壓電

源，用于為雙極靜電除塵技術中的孔板提供正高壓，主要參數見表2?4。實物圖見圖2?7。 表2?4正高壓靜電除塵用整流設備變壓器

Tab.2-4 Rectifier equipment transformer for positive high voltage electrostatic dust removal

(a)變壓器 (b)控制柜

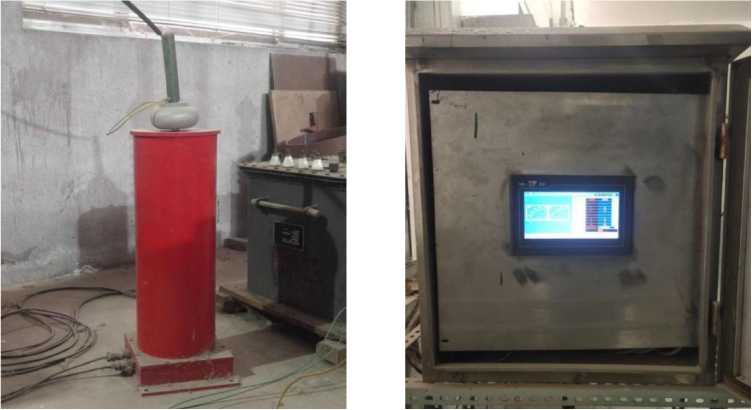

圖2?7正高壓電源變壓器和控制柜實物圖

Fig.2-7 Physical drawing of positive high voltage power transformer and control cabinet
