導語：反硝化深床濾池集生物脫氮及過濾功能，是污水處理工藝中脫氮除磷及過濾并舉的先進處理工藝。深圳清泉開發出一種新型的上向流反硝化深床濾池工藝，該工藝濾速高，占地面積小，不需單獨設置驅氮裝置。

一、反硝化濾池簡介

　　多功能深床濾池（Multi-function deep bed filter，MDF），自上世紀70年代起廣泛應用于廢水反硝化和去除顆粒懸浮物，也被稱為反硝化深床濾池。反硝化深床濾池是獨特的過濾處理工藝，深床反硝化濾池是深床濾池的一種運行模式，兩種濾池結構形式完全一樣，可以互相切換運行。反硝化深床濾池是集生物脫氮及過濾功能合二為一的處理單元，是脫氮及過濾并舉的先進處理工藝。

二、反硝化濾池的分類及比較

　　反硝化深床濾池采用2~4mm石英砂介質濾料，濾床深度通常為1.5~2.8m，濾池可保證出水SS 低于5mg/L 以下。絕大多數濾池表層很容易堵塞或板結，很快失去水頭，而均質石英砂允許固體雜質透過濾床的表層，深入濾池的濾料中，達到整個濾池縱深截留固體物的優異效果，具有出水效果好、SS低、脫氮效果好，投資成本較低，運行管理方便等特點。國內外相繼有多家公司開發各自的反硝化濾池，根據進水方式的不同，可分為重力流式和上向流反硝化濾池。

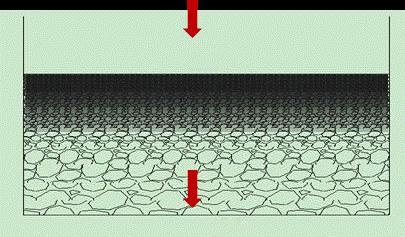

圖1重力流式反硝化濾池

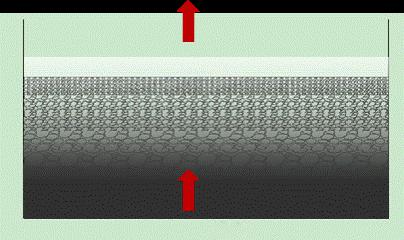

圖2上向流反硝化濾池

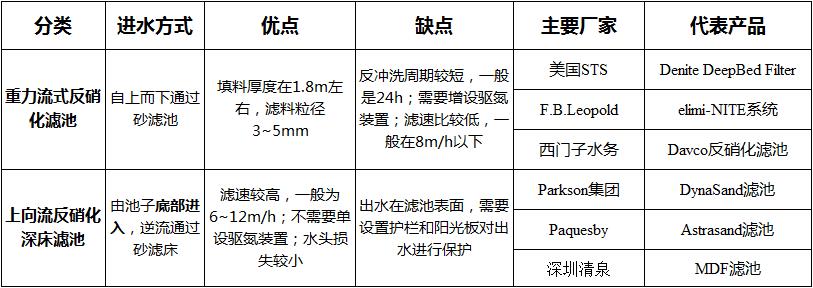

　　由上表可知，上流式反硝化濾池優勢比較明顯，濾速較高，相同處理規模下其占地面積小于重力流式反硝化濾池，減少了占地面積；另外上流式反硝化濾池不需要單獨設置驅氮裝置，節約了投資造價。

三、清泉?jiǎng)?chuàng)新

　　深圳清泉以反粒度過濾理論為基礎，吸收翻板濾池、無堵塞曝氣生物濾池、上向流濾池等工藝的優點，并將反向過濾工藝機理結合氣水沖洗方式、關鍵設備和自控技術進行創新，進而開發出來的一種新型的上向流反硝化濾池工藝。深圳清泉是國家城市給水排水《上向流濾池設計規程》第一起草單位，該標準已于2017年1月1日正式施行。

　　上向流反硝化濾池中的級配濾料是大顆粒濾料在底層，小顆粒濾料在上層。其水處理過濾過程是含有一定濁度的水由納污量大的濾層下部流入濾料層而由空隙較小的上部濾層流出，進而更好的發揮濾料層的截污能力，過濾的周期更長而且出水水質更好。此外，因采用了下進水、上出水的反向過濾型式，帶濾水完全與空氣隔絕，更好的營造了反硝化微生物的生長環境，進而更有效的進行脫氮。

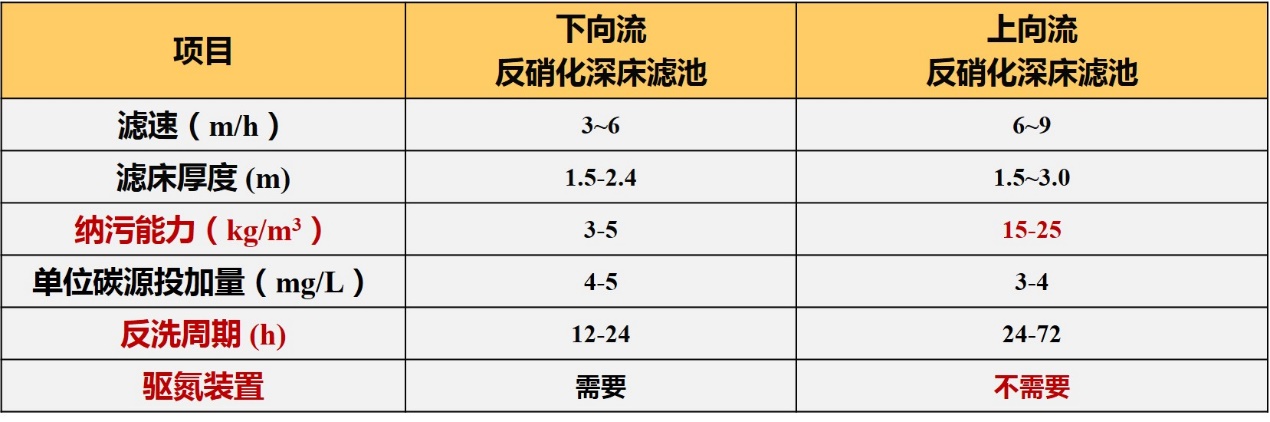

深圳清泉的上向流濾池與常規重力式下向流濾池的參數比較

上流式反硝化濾池之所以高效，主要體現在以下幾個方面：

1、單池完成反硝化過程與過濾過程，可同時去除SS≥50%，TN≥80%，TP≥50%；

2、濾速更快6-9m/h，占地面積小 ；

3、納污能力更強，15-25kg/m3，從而反洗周期更長，24-72h；

4、結構簡單，全自動控制 ；

5、出水水質可達到：TN≤3mg/L，NTU≤2，SS≤5mg/L，TP≤0.2mg/L

6、無需驅氮裝置；

7、沒有水跌落增加溶解氧，碳源投加量可節約20%-30%；

8、獨特的反沖洗技術，沖洗更徹底，反沖洗設備少，能耗低，很好地解決了底部積泥的問題。

上流式反硝化濾池除了池型及工藝機理更合理、先進外，其智能控制系統也有其獨到之處。反硝化濾池智能控制系統包括反沖洗周期、反沖洗頻率的設定，反沖洗鼓風機、氣動閥門和電動閥門、反沖洗水泵的的控制等內容。2018年11月，深圳清泉“院士（專家）工作站”正式成立，將極大促進深圳清泉大型水處理裝備的智能控制系統技術的開發進程。

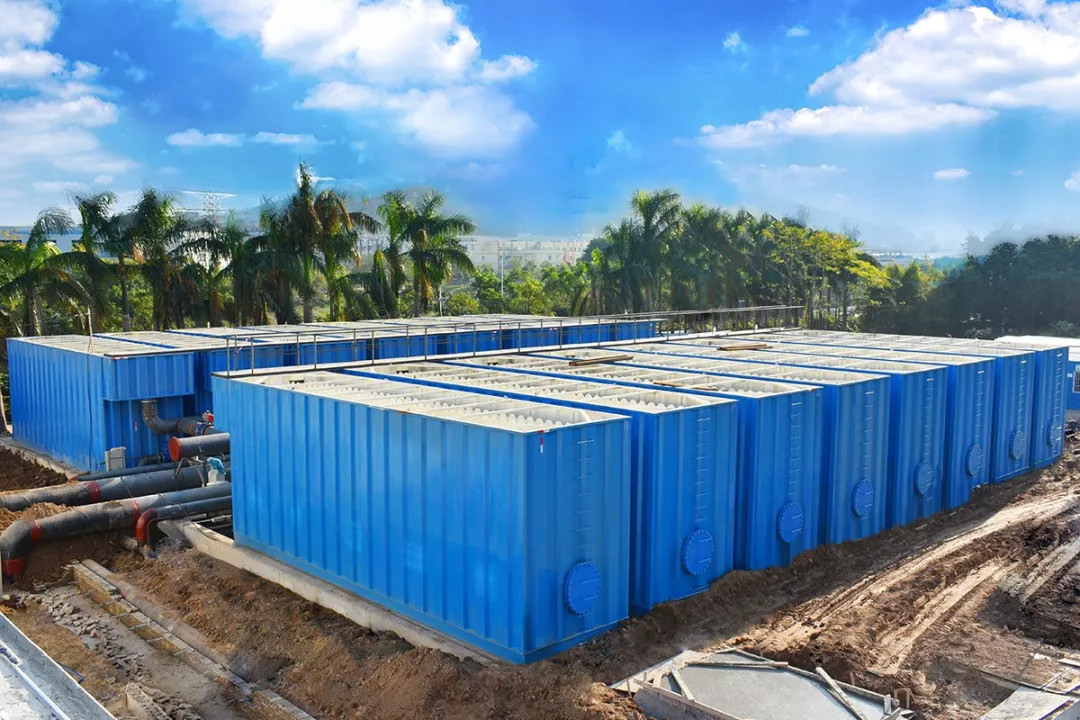

四、智能模塊化水處理裝備---多功能深床濾池（MDF）模塊

MDF模塊主要目的是去除SS、TP及TN，采用微絮凝直接過濾去除SS及TP，投加碳源進行反硝化，去除TN。

根據處理水源及用途，可分為MDF-W污水模塊及MDF-J給水模塊。

1、原理及構造

MDF模塊結構與BAF模塊類似，池底無需曝氣系統。采用2-4mm的石英砂介質為濾料，具有更好的截污功能，其構成主要為石英砂濾料、多功能濾管及反沖洗系統等組成。

2、主要設計參數

反洗參數：氣洗強度：12~14L/(s?m2)

水洗強度：6~9L/(s?m2)

水頭損失：1.0m~1.5m

停留時間：MDF-W：20 min~30 min

MDF-J：10 min~20min

進水水質要求

污水：SS≤40mg/L，TN≤40mg/L，TP≤2mg/L

給水：濁度≤30NTU

污染物去除率

污水：SS ≥85%，TN ≥80%，TP ≥75%

給水出水指標：濁度≤0.5NTU

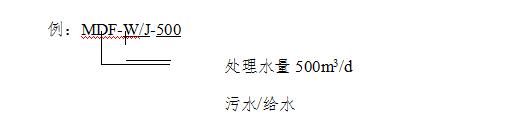

3、MDF模塊設備選型參數

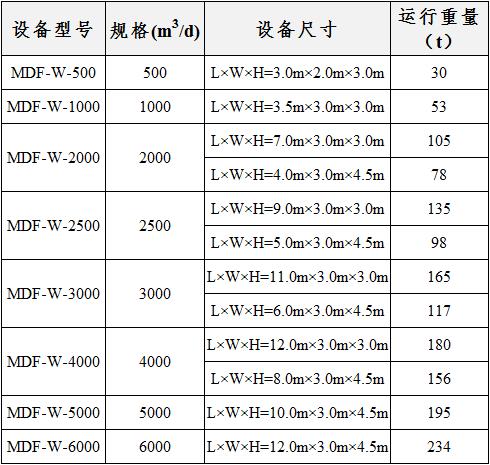

（1）MDF-W選型參數表

（2）MDF-J選型參數表

備注：MDF不應少于2組，處理不同規模時，根據單套處理量組合配置。
