【《排水工程》第45講】

重要指數：★★★★

上一節主要講解生物濾池部分內容，包括生物濾池的分類和平普通生物濾池介紹，詳見注冊給排水考試必考！生物膜法污水處理工藝之普通生物濾池簡介。

本節內容主要講解高負荷生物濾池部分內容。

01

高負荷生物濾池工藝特點

高負荷生物濾池是生物濾池的一種形式，通過回流處理水和限制進水有機負荷等措施，提高水力負荷，解決堵塞問題。值得注意的是，高負荷生物濾池所指的高負荷是水力負荷，而不是有機負荷。

那高負荷生物濾池是如何實現高負荷的呢？答案是采取處理水回流的措施來實現高水力負荷，高負荷生物濾池處理水回流的作用有5項，分別如下所示。

1. 稀釋進水濃度，均化與穩定進水水質與水量波動；
2. 增加水力負荷，及時沖刷過厚和老化的生物膜，加速生物膜的更新，抑制厭氧層發育，使生物膜保持活性，增大流動水層的紊流程度，可增加傳質和有機污染物的去除率；
3. 防止濾料堵塞；
4. 抑制臭味及濾池蠅的過度孽生和減輕散發惡臭；
5. 當進水缺氧、缺少營養元素或含有有害、有毒物質時，采取處理水回流可改善生物濾池的處理效果。

那高負荷生物濾池在什么情況下處理水才需要回流呢？主要有以下3種情況。

1. 當生物濾池水力負荷小于規定的數值時，應采取回流；
2. 當原水有機物濃度高于200mg/L或處理水達不到水質排放標準時，應采用回流；
3. 污水中某種污染物在高濃度時可能抑制微生物生長的情況下，應考慮回流。

02

幾種高負荷生物濾池工藝形式

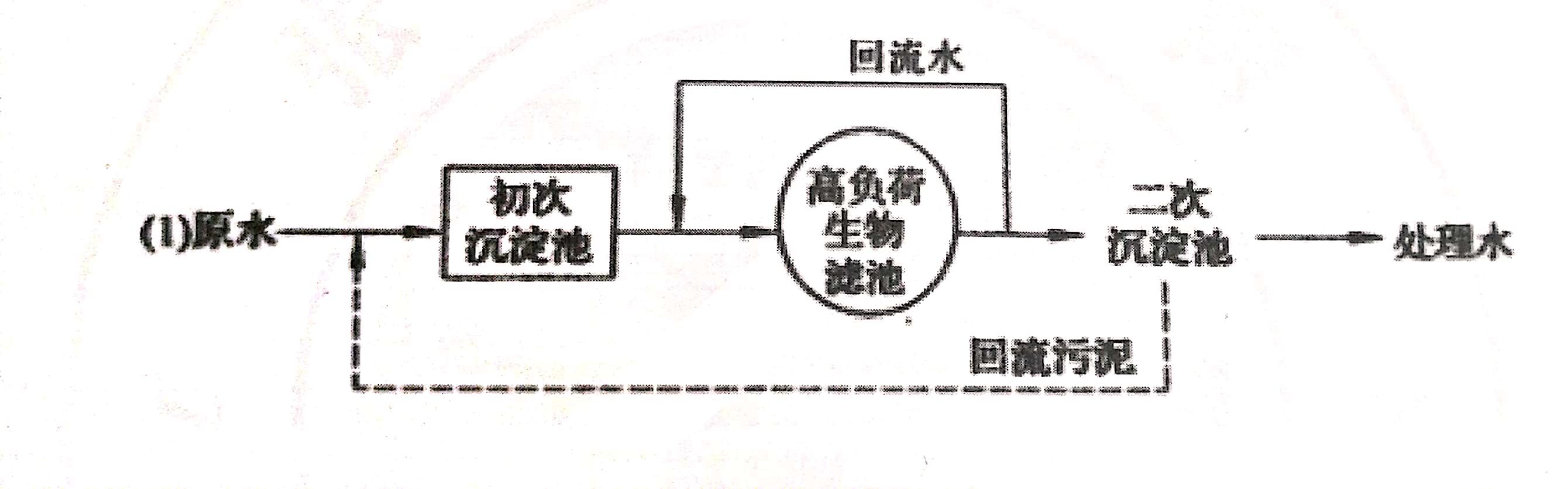

（1）一段高負荷生物濾池工藝（處理水回流位置：濾池后，二沉池前）

本工藝是應用比較廣泛的高負荷生物濾池處理系統之一，生物濾池出水直接向濾池回流；由二次沉淀池向初沉池回流生物污泥。有助于生物膜的接種，促進生物膜的更新。此外，初沉池的沉淀效果由于生物污泥的注入有所提高。

處理水回流位置：濾池后，二沉池前

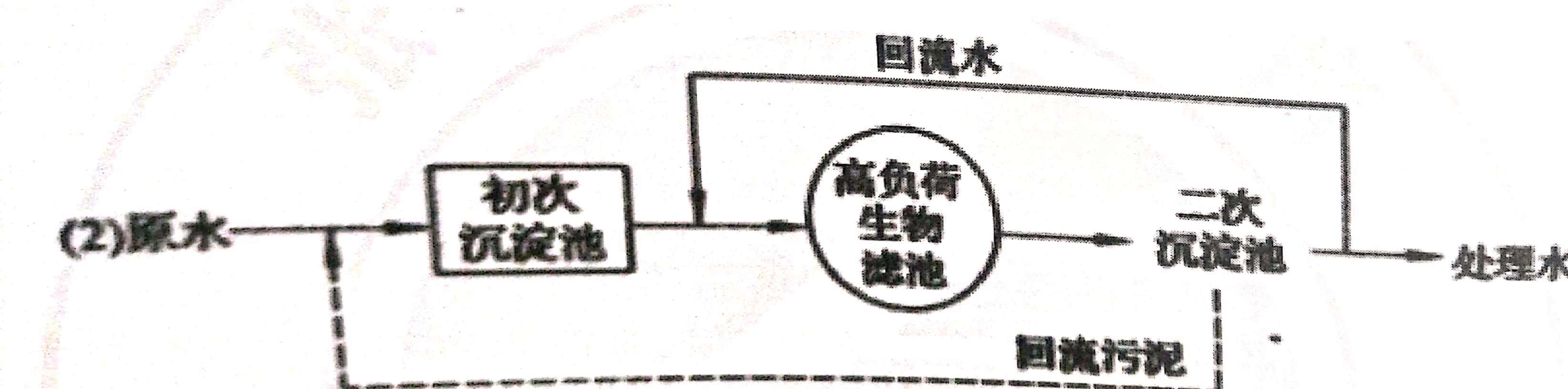

（2）一段高負荷生物濾池工藝（處理水回流位置：二沉池后）

本工藝的特點是處理水回流高負荷生物濾池前，可避免加大初次沉淀池的容積，生物污泥由二次沉淀池回流至初次沉淀池，以提高初沉池沉淀效果。

處理水回流位置：二沉池后

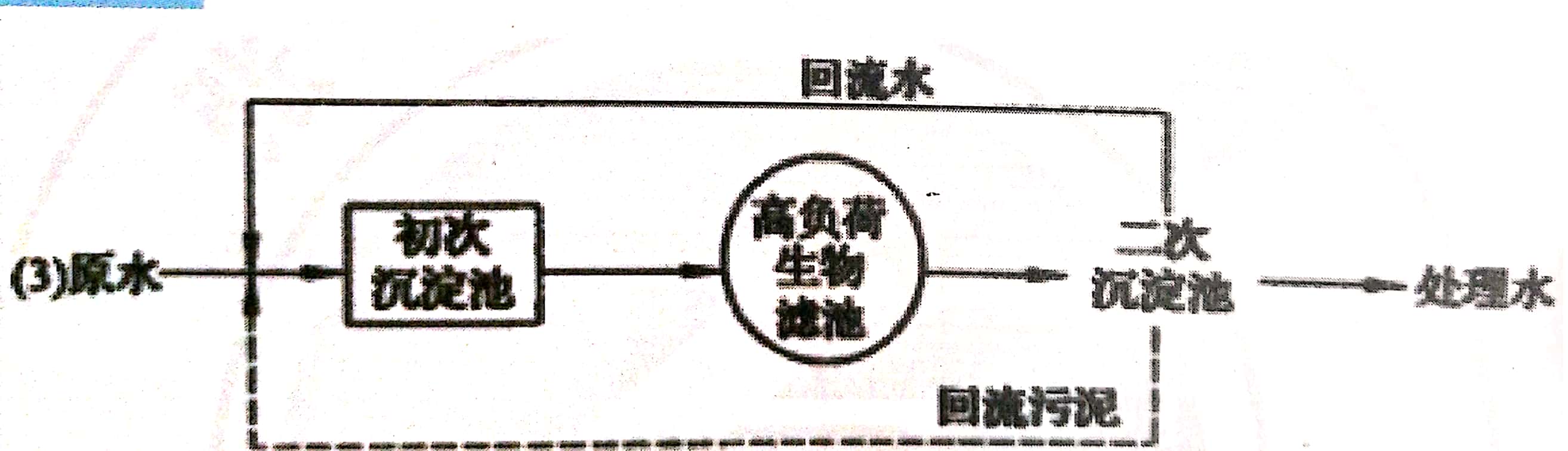

（3）一段高負荷生物濾池工藝（處理水和污泥同步回流至初沉池）

本工藝特點是處理水和生物污泥同步回流至初沉池，提高了初沉池的沉淀效果，也加大了高負荷生物濾池的水力負荷。提高初次沉淀池的負荷是本系統的缺點。

處理水和污泥同步回流至初沉池

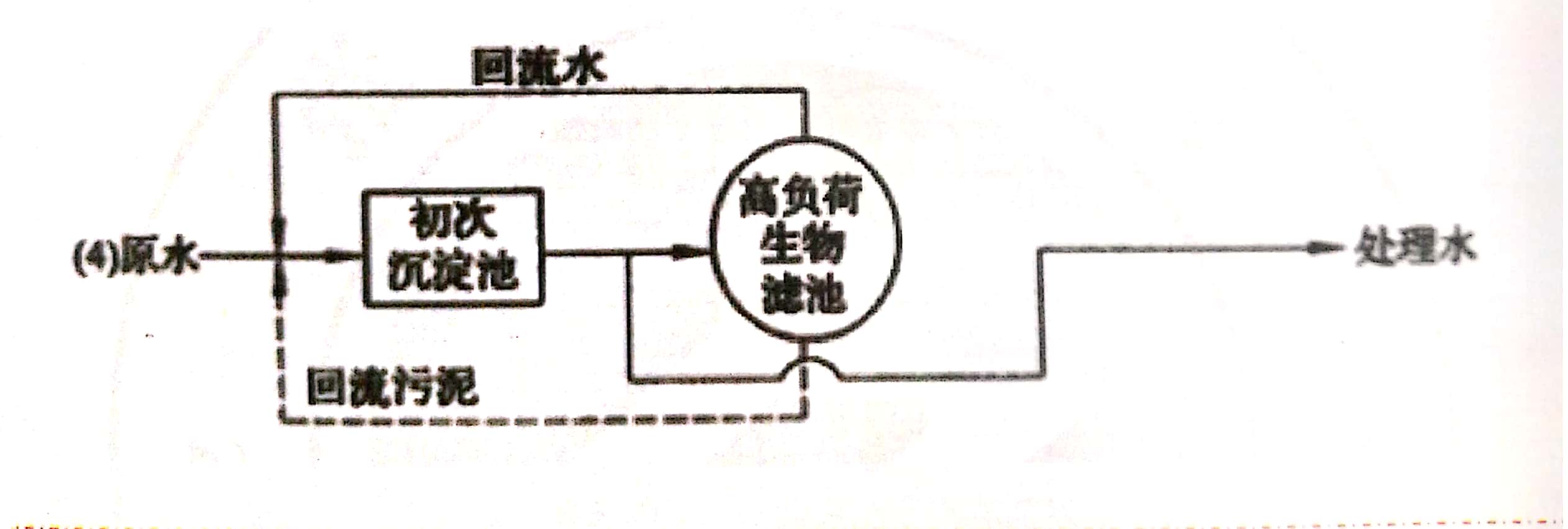

（4）一段高負荷生物濾池工藝（不設二沉池）

本工藝特點是不設二沉池，濾池出水（含生物污泥）直接回流初沉池，提高初沉池的沉淀效果，初沉兼二沉池的作用。

不設二沉池

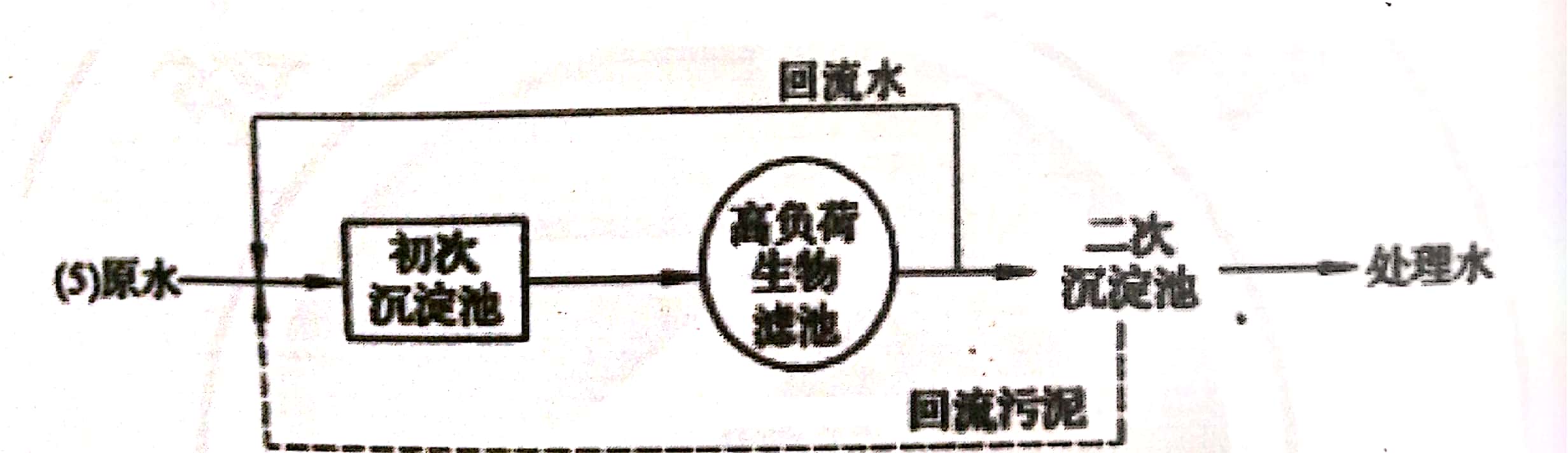

（5）二沉池污泥和部分出水全部回流至初沉池前端

本工藝的特點是處理水直接回流至初沉池，二沉池的生物污泥也直接回流初沉池，提高初沉池的沉淀效果，并加大了濾池的水力負荷。

二沉池污泥和部分出水全部回流至初沉池前端

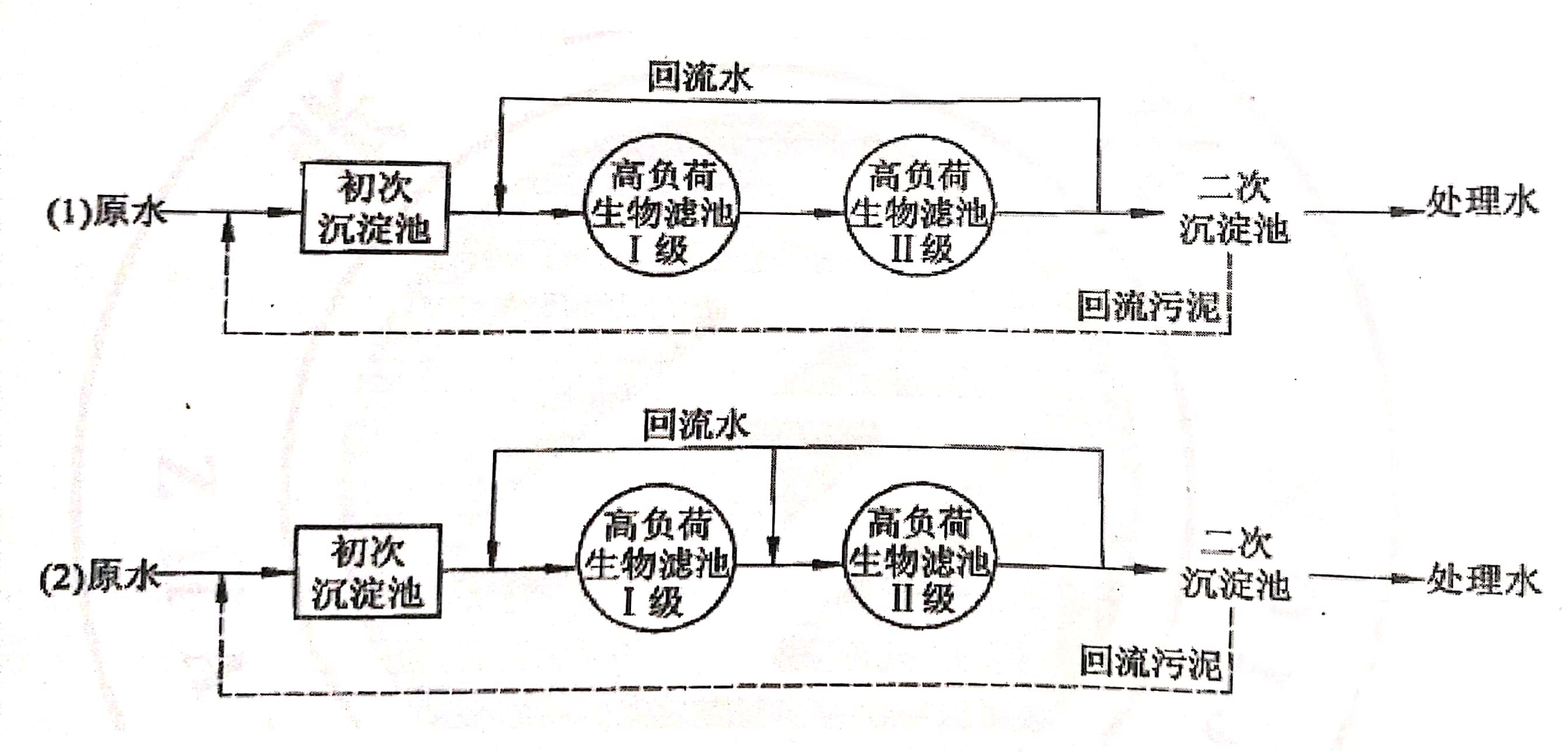

（6）二段高負荷生物濾池工藝流程

總結以上工藝流程，我們可以發現一個共同點，就是不管是從二沉池回流的污泥還是從中間沉淀池回流的污泥，其回流位置都是到初沉池前端，目的是為了強化初沉池的沉淀效果，但是這種回流至初沉池前端的做法卻不是傳統意義上的“污泥回流”，因為在活性污泥法中的污泥回流的作用是為了補充生化池內的污泥濃度，而高負荷生物濾池的污泥回流至初沉池，作用是為了強化混凝沉淀效果，兩者不要混淆。

03

高負荷生物濾池設計注意事項

1. 濾池個數不少于2個；
2. 布水多采用旋轉布水器；
3. 設計常采用負荷法；
4. 進水BOD5濃度不大于200mg/L，否則采用處理水回流稀釋；
5. 設計時一般以冬季污水平均溫度作為計算水溫；
6. 進水流量按平均日污水量計算。
7. 《室外排水設計規范》6.9.36規定高負荷生物濾池宜采用碎石或塑料制品作填料，當采用碎石類填料時，應符合下列要求：①濾池下層填料粒徑宜為70~100mm，厚0.2m；上層填料粒徑宜為40~70mm，厚度不宜大于1.8m；②處理城鎮污水時，正常氣溫下，水力負荷以濾池面積計，宜為10~36m3/（m2?d）；五日生化需氧量容積負荷以填料體積計，宜小于1.8kgBOD5/(m3?d)。

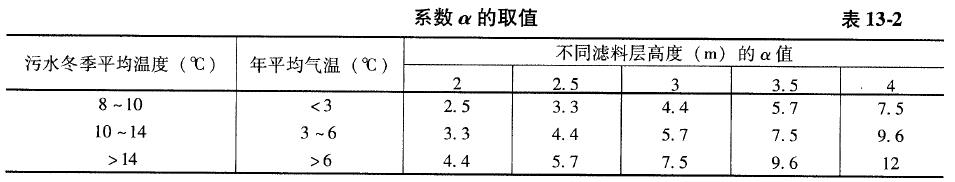

對于高負荷生物濾池來說，其案例計算有以下幾個考點，首先是確定進水BOD5值，如果該值大于200mg/L，則先對來水進行稀釋處理，稀釋后的BOD5值計算公式如下所示。

秘五教材公式13-1

• Se——濾池處理后出水的BOD5值，mg/L；
• Sa——進入濾池污水的BOD5值，mg/L；

然后就是計算出水回流的稀釋倍數n，按照以下公式進行計算。式中S0指原污水的BOD5值，單位為mg/L。

秘五公式13-2

最后是BOD5容積負荷的選取，按照下表進行。

高負荷生物濾池（人工塑料濾料）的容積負荷，秘五教材表13-3

高負荷生物濾池的容積計算方法有以下三種：BOD5容積負荷法、BOD5面積負荷法、表面水力負荷法。各自計算公式如下所示。

BOD5容積負荷法，秘五教材公式13-6

BOD5面積負荷法，秘五教材公式13-8

表面水力負荷法，密五教材公式13-10

那對于生物濾池的校核，采用《室外排水設計規范》中的有關規定，對普通生物濾池、高負荷生物濾池、塔式生物濾池各自給出了表面水力負荷和五日生化需氧量容積負荷，以一種負荷設計，用另一種負荷校核即可。

04

如何判斷生物濾池自然通風供氧是否充足？

生物濾池的自然供氧是在自然條件下通過池內外的空氣流通，使氧轉移到污水中，繼而從污水?dāng)U散傳遞到生物膜內部而實現。影響生物膜通風狀況的主要因素有濾池內外溫差、風力、濾料類型及污水布水量等。濾池內外溫差能決定空氣在濾池內的流速與流向等，以下是表達池內外溫差與空氣流速的經驗關系式：

秘五排水公式13-13

由上市可知，當濾池內外溫差2℃時，v=0，空氣流通停止，在一般情況下，濾池內外溫差6℃，按上式計算得v=0.3m/min=432（m3空氣/m3濾料?d）。因每立方米空氣中氧氣含量為0.28kg，則向生物膜提供的氧量約為121kg，若考慮氧氣的利用效率為5%，則實際上能利用的氧量為6.06kg，當考慮到每立方米濾料BOD的符合率為1.2kg/d、去除率為90%時，可計算得每立方米濾料需氧量為1.94kgO2/（m3濾料?d），可見供氧量是充足的，運行正常、通風良好的生物濾池在供氧上是不存在問題的。

05

本節總結

本節高負荷生物濾池是考試中的一個重點內容，不僅僅局限于案例出題，只是選擇題中也是出題點之一，所以需要大家認真掌握以下6點。

1. 高負荷生物濾池所指的高負荷是水力負荷，而不是有機負荷。
2. 高負荷生物濾池的進水BOD照樣有要求，大于200mg/L就需要回流。
3. 高負荷生物濾池的回流污泥點和活性污泥法污泥回流的區別。
4. 高負荷生物濾池稀釋倍數、稀釋后BOD值。
5. 高負荷生物濾池的容積計算方法有以下三種：BOD5容積負荷法、BOD5面積負荷法、表面水力負荷法，以及各自計算公式。
6. 生物濾池自然供氧能夠滿足工藝對于氧氣的需求。

本節內容到此為止，歡迎留言區留言交流！
