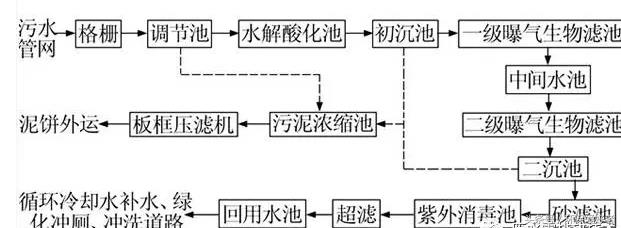

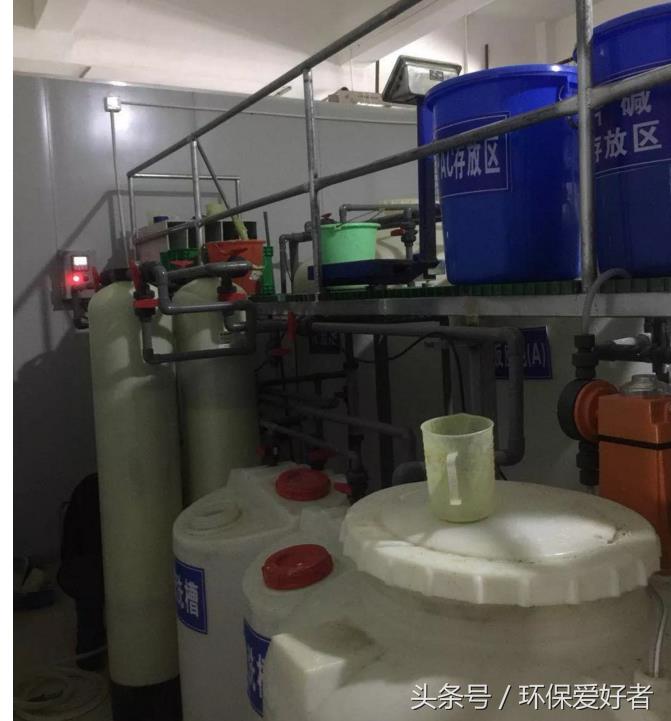

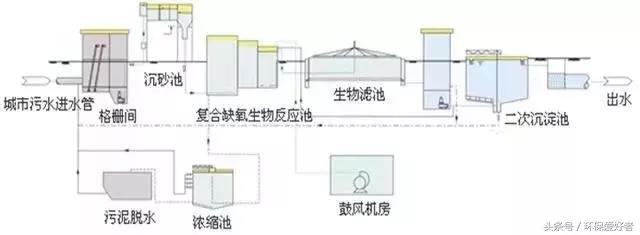

1、格柵

設置1道不銹鋼格柵，柵條間隙為6 mm，柵渣采用定期人工清理方式。

2、調節池

地下鋼筋混凝土結構，池內均設鼓風曝氣，空氣擴散裝置為穿孔管曝氣器。

3、水解酸化池

采用地下鋼筋混凝土結構，共1座，池內掛填料。

4、初沉池

采用豎流式沉淀池，鋼結構。沉淀時間為1.5 h，初沉池污泥排至污泥濃縮池。

5、曝氣生物濾池

采用兩級曝氣生物濾池工藝，第一級為C/N型濾池，主要去除含碳有機污染物及截留大部分SS，同時部分降解氨氮;第二級為N型濾池，主要完成對氨氮的硝化降解，并進一步截留SS及去除COD、BOD。

6、中間水池

中間水池主要作用是保障二級曝氣生物濾池的供水及保護提升泵。

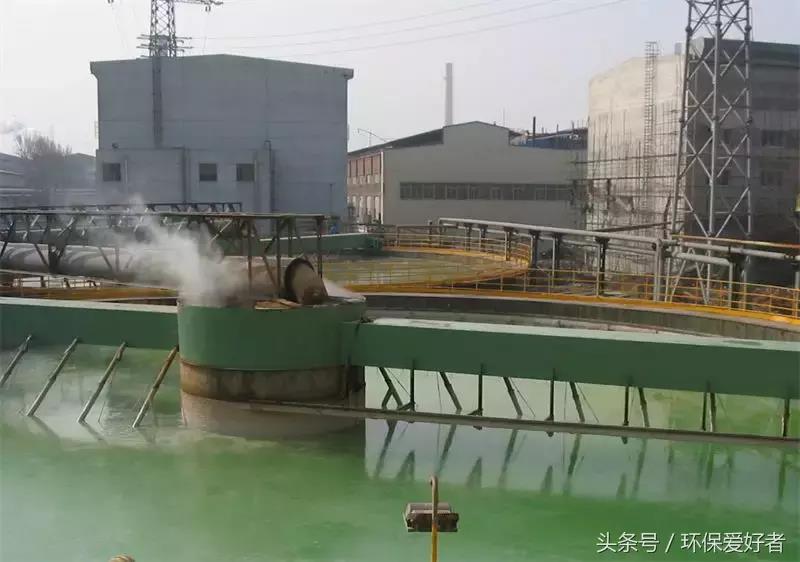

7、二沉池

采用豎流式沉淀池，鋼結構，沉淀時間2 h，二沉池污泥排至污泥濃縮池。

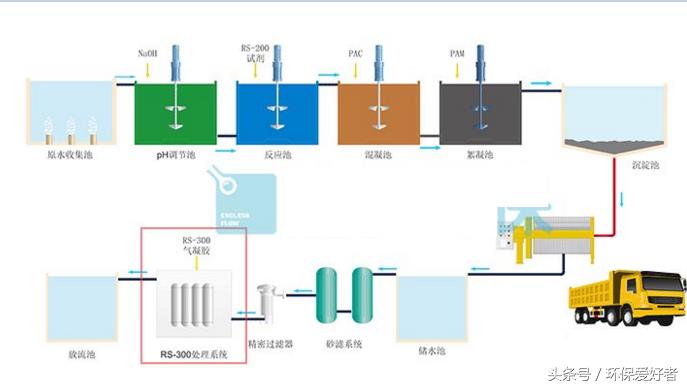

8、砂濾池

二級曝氣生物濾池出水自流入砂濾池，池體為鋼結構。配水形式為長柄濾頭配水。砂濾池按周期運行，每個周期分為過濾和反洗兩個階段，自動交替運行，反沖洗出水返回調節池重新進行處理。

9、消毒

消毒系統采用一個消毒模塊，低壓汞燈布置于消毒渠內，消毒系統能實現對石英燈管的在線清洗。系統的消毒渠道出水都采用2個不銹鋼溢流槽，以控制系統水面的平穩性。

10、超濾

膜組件采用高抗污染的PVDF中空纖維超濾膜，殼體材質為UPVC，截留孔徑為0.03 μm。可實現自動在線反沖洗，超濾膜設有旁通。配套設備包括進水泵、貯氣罐、反洗罐、反洗泵。

11、回用水池

為地下鋼筋混凝土結構。中水回用采用變頻恒壓供水，供水壓力可通過變頻器在0~0.6 MPa內進行調節，以滿足循環冷卻水系統補水、綠化、沖廁及廠區道路沖洗的使用要求。

12、污泥處理

污泥濃縮池采用豎流式濃縮池，地下鋼筋混凝土結構。濃縮時間取10 h，濃縮后污泥排至板框壓濾機進行脫水，泥餅定期外運至專門的污泥處理廠處置。

13、控制系統

自動控制系統由PLC及上位操作站組成，集中布置在值班控制室，PLC與上位操作站之間通過通訊網絡相連接，上位操作站采用工業控制機。通過PLC系統可自動控制現場各種泵、風機的啟停及風量、水量等各種工藝參數的調整，值班室設置上位監視系統，以滿足生產使用。
