膜生物反應器是由膜分離與生物處理組合而成的一種新型、高效的污水處理技術。幾乎能將所有的微生物截留在生物反應器內，使反應器內的生物濃度提高，理論上污泥泥齡可無限長，出水有機物含量降到最低，有效地去除氨氮。膜分離技術最早應用于微生物發酵工業，隨著膜材料和制膜技術的發展，其應用領域不斷擴大，已經應用到食品、化工、污水處理等多個領域。正在廣泛應用于城市用水的凈化及生活污水的處理。

1969年，美國的Smith首次報道了Dorr-Oliver公司把生活污泥法和超濾工藝結合處理城市污水的方法。引人注目的是用膜分離技術取代常規的生活污泥二沉池，用膜分離技術作為處理單元富集生物的手段，不用回流循環來增加曝氣池中的微生物濃度，生活污水處理中取得了較好的效果。Hardt等人在1970年采用10L好氧生物反應器處理合成廢水，用死端超膜實現泥水分離，COD去除率大98%。Dorr-Oliver公司還開發了膜處理工藝MST。在該系統中，污水進入懸浮生長的反應器，并通過超濾膜組件的抽吸作用連續，自檢為板框式。但當時膜技術發展較落后，膜材料少，價格昂貴，限制了膜技術的發展和使用。

1970年該公司和日本的Sanki engineering有限公司達成協議，使得該工藝進入日本市場，20世紀80年代以后，膜制造技術的發展、膜分離的完善、膜清洗方法的改進和污水廠出水水質要求的提高，膜技術開始在污水中應用。19899日本政府聯合許多大公司開展了為期6年的“90年代水復興計劃”項目，尋求滿足中長期水量需求、解決水污染問題并從污染物中得到能量。特別是開發膜技術與生物反應器相結合來處理工業和城市污水，省地省能，出水水質好，適用于中水回用。此后各國進行了不同程度的研究，如英國研制了2套污水處理系統，其概念在南非進一步發展形成了厭氧消化超濾工藝(ADUF)，我國的清華大學、天津大學、同濟大學等也進行了研究。研究的方向包括探索不同生物處理工藝與膜分離單元的組合形式;擴大MBR的應用范圍;影響處理效果與膜污染的因素、機理及數學模型的研究，以尋求合適的操作條件與工藝參數，提高組件的能力，盡可能防止膜污染。

水資源短缺，制約著社會經濟的發展。我國水污染問題日益嚴重，全國131條流經城市的河流中有近一半受到中度以上的污染，已檢測出數以百計的有機化合物。開展污水處理與回用技術研究勢在必行，但現有的污水回用技術處理構筑物多，工藝流程復雜，研究高效、經濟、自動化程度高的污水處理技術就成為污水回用的關鍵問題。近年來隨著膜材料與膜技術的發展，膜生物反應器(MBR)污水處理與回用技術能較好地克服其他污水回用技術的不足。MBR工藝作為一種新興的高效廢水生物處理技術 同傳統生物處理技術相比，去除效率高，出水中沒有懸浮物;出水水質穩定;占地面積小 對某些難降解有機物的生物降解十分有利;剩余污泥量少，處置費用低;消化能力強;結構緊湊，易于自動控制和運行管理。特別是它在廢水資源化及回用方面更具潛力。研究表明，MBR工藝的出水水質優于膜曝氣生物反應器(MABR)和曝氣生物濾池(BAF)。

膜生物反應器是一種正在發展的水處理再生技術， 該技術的研究自20世紀60年代末開始，在80年代中后期發展較快，出現了多種類型的膜生物反應器。在國外，用于水處理的膜生物反應器有的已經進入實用階段，如日本用其進行生活污水處理;法國有人將其用于給水脫氨處理;美國用其進行含油廢水處理。目前，膜生物反應器在生活污水再生回用方面的研究較多，但其所用的膜材料主要是以聚砜類為主。

膜生物反應器是由污水生物處理技術與膜分離技術結合而成的新型污水處理工藝。它采用膜分離取代傳統的重力沉降過程，實現了高效的固液分離效果，不論固體顆粒的沉降性能如何，均可完成固液分離過程，并且可以避免因生物體流失而造成的系統失效。由于膜將絕大部分生物截留在反應器內，因此反應器內可維持較高的污泥質量濃度，有利于世代時間較長的微生物如硝化細菌的截留和生長。膜生物反應器作為一種新型高效污水處理技術在國際上受到了廣泛關注。特別是一體式膜生物反應器，具有出水水質好，容積負荷高，占地面積小，剩余污泥產量低，操作管理方便等優點。從目前研究發展的趨勢看，中水回用將是 MBR在我國推廣應用的主要方向，由于具有出水水質優異，操作運行簡單，污泥產率低，占地面積小等特點，膜生物反應器在污水處理的應用范圍和規模不斷擴大和增加。然而，膜污染和目前高昂的投資費用是影響膜生物反應器進一步推廣應用的主要因素。隨著材料科學技術的發展，膜材料和膜組件的費用會逐步降低，但今后膜污染卻依舊是膜生物反應器推廣應用的主要障礙。

MBR工藝

一、MBR工藝特點

MBR技術在日本、加拿大等許多國家以得到較好的運用。與傳統的活性污泥處理工藝相比存在如下優點。

①出水水質好，BOD、氮、磷和懸浮物濃度很低，不含細菌、病毒、寄生蟲卵等，水質符合三級標準，可直接回收或補充地下水。

②工藝流程短，占地省，省去了二沉池，占地約為生物處理的1/2。

③利于世代時間長的細菌如硝化菌的繁殖，提高了硝化速率。

④污泥濃度高，傳氧效率高達26%~60%，節省了能耗。

⑤可使水力停留時間和污泥泥齡分開，運行控制靈活。

⑥反應器內的MLSS約為(1.5~3)x10mg/L，容積負荷大，利于傳統活性污泥法的改造。

⑦在MBR中同時進行硝化與反硝化，效果較好，脫氮能力強。但在高效除磷時，需要往水中加少量的明礬，粒徑小于02pm的細小微絮凝狀的磷可有效地分離。

⑧剩余污泥量比常規活性污泥法少50%~80%，利于處理。 MBR的優點加大了MBR工藝的推廣和使用。

1989年，YMagara等研究發現，膜生物反應器水通量與污泥濃度的對數關系呈線性關系。

JV=—1.5711g(MLSS)+7.84

二、MBR分類

模生物反應器是由生物反應器與微濾、超濾、納濾或反滲透膜系統組成，可分為微濾膜生物反應器、超濾膜生物反應器等。膜生物反應器按膜的組件在反應器的作用不同可分為分離膜生物反應器(membrane separation bioreactor,MSB，截留和分離固體)、無泡膜生物反應器(membrane aeration bioreactor,MAB，無泡曝氣，用于高需氧量的廢水處理)、萃取膜生物反應器(extractive membrane bioreactor，EMB，用于工業廢水中優先污染物的處理)。分離膜生物反應器是傳統的一體式與分置式膜生物反應器，膜起著泥水分離的作用。無泡膜生物反應器指的是生物反應器中曝氣用透氣性膜，目前有兩種，透氣性致密膜和疏水性微孔膜。氧氣透過膜與液相傳質的機理不同，氧氣透過致密膜時，在氣相側先吸附在高分子聚合物上，再向液相側擴散，此時氣壓很高;氧氣透過微孔膜時，在氣壓較低的情況下氧氣在膜表面形成氣泡，由于表面張力的作用而吸附在膜表面，通過膜孔向液相擴散。氧氣在傳質中遇到固體膜的阻力和液膜的阻力，與傳統的活性污泥法中的氧傳質類似。試驗結果表明，氧氣通量一般由液膜控制。在膜曝氣系統中，氧氣停留在膜組件中，氧氣的停留時間越長，分配到液相中的比例越大，傳質效率越高。氧氣的傳質面積一定時，在傳統曝氣系統中影響氣泡大小和停留時間的因素對其不產生影響，系統供氧更穩定。選擇不同的膜表面積和氣壓，可以滿足生物反應器所需要的各種需氧量。無泡供氧可適用于含揮發性有毒有機物或發泡劑的工業廢水處理系統，膜曝氣系統適用于曝氣池活性污泥濃度很高、需氧量大的系統。如果曝氣池可在有壓工況下工作，曝氣器的膜還可以擴散CO2。由于無泡膜生物反應器供氧時不產生氣泡，氧氣的傳質率有時達100%。萃取膜生物反應器是用膜將廢水與活性污泥隔離開，廢水在膜腔內流動，由于膜具有選擇透過性，能萃取廢水中的揮發性有機物。這些污染物在膜中擴散溶解，以氣態形式離開膜表面后溶解在膜外的混合液中，最終作為專性細菌的底物而被分解成CO2、H2O等無機小分子物質，由于膜的疏水性，廢水中的水及其他無機物不能通過膜向活性污泥擴散。

三類膜生物反應器中，膜分離生物反應器是應用最廣泛的一種膜生物反應器類型。膜分離生物反應器按照膜組件的放置方式可分為分體式膜生物反應器和一體式膜生物反應器，按照是否需氧可分為好氧膜生物反應器和厭氧膜生物反應器。

物質通過膜需要一定的驅動力，在膜工藝處理理污水的過程中，存在兩種重要的物質傳遞機制，即對流與擴散。料液流動引起對流，也包括其中的溶解物和懸浮固體，然而流動的液體中都包含擴散傳遞，所產生的流態取決于流速。 高流速時為紊流，低流速時為層流。單個離子與分子的熱運動產生布朗擴散。膜工藝系統的1驅動力通常為壓力梯度，萃取膜和氣體傳質膜通過濃度梯度來進行。應用于水處理的物質基本上是水，截留物被濃縮;而萃取操作中，透過物是溶質，截留物是水，其運行是通過在膜的透過側透過組分的去除而產生足夠大的濃度梯度，使物質通過擴散作用而透過膜;在氣體傳質膜系統中，濃度梯度通過提高非透過側的局部壓力來獲得。

影響驅動力的因素有膜表面區域截留物質的濃度、膜模表面區域離子濃度的遞減、膜表面固體物質的積累、膜表面物質的沉積、膜表面或內部污染染物質的積累

活性污泥系統中，氧的傳質是氣泡越小越好，盡量買采用微泡曝氣，但小氣泡上升得慢而錯流要求氣泡以大而快的形式在膜的表面形成強烈的打動。

膜生物反應器是一種由膜分離單元與生物處理單元相結合的新型水處理技術，20世紀80年代以來，該技術愈來愈受到重視，成為水處理技術研究的的一個熱點。目前，膜生物反應器已應用于美國、德國、法國、日本和埃及等十多個國家，處理理規模在6000~13000m/d。

與傳統活性污泥相比，膜取代了工藝中的二沉池，活性污泥中體積大于膜的截留分子量的絮體全部被截留。膜的性能決定了污泥的分離過程，微生物分離膜深惡反應器是最常見的形式，其工藝緊湊，出水水質好，可在低水力停留時間（HRT）和長的泥領下操作，膜的截留效果很好。

膜生物反應器由活性污泥反應池與錯流微濾分離單元構成的，活性污泥與膜分離單元不同的組合可形成兩種不同結構形式的膜生物反應器。

外置膜過濾的膜生物反應器，用于分離污泥的膜分離污泥的膜放在活性污泥反應池外部，反應池的污泥與水混合物在膜中分離，膜的高截留率并將濃縮液回流到生物反應器，使其生物濃度很高并保持很長的污泥停留時間。

分離后的污泥返回到活性污泥反應池中。該工藝的優點是：膜組件與生物反應器分開，便于膜組件的清洗、更換等，易于控制；不同類型的生物反應器與膜組件相互組合，形成各種形式的分置膜生物反應器，組裝靈活；泵的工作壓力可隨膜組件的變化而變化，使其處于高效率區，膜的透水量增大;適用于大規模的工業化系統，不受生物反應器的限制。該工藝的缺點是動力消耗大，單位體積處理水的能耗是傳統活性污泥法的10~20倍,因此運行費用高。能耗主要是污泥回流造成的，而且在回流過程中，泵回流產生的剪切力可能影響微生物的生物活性。但也有研究者認為，高膜面流速產生的高剪切作用使污泥絮體的平均尺寸較小，有利于傳質過程的進行，為此，通過旋轉膜或膜表面區的葉輪來產生混合液的錯流，這樣不需大量的混合液回流，既節省了泵的費用，也避免了微生物的影響。膜分離器的主要問題是膜的堵塞與膜的費用，膜的堵塞包括通道堵塞及膜面堵塞，前者由于活性污泥中的纖維、雜物纏繞引起的，后者由于大分子物質與無機金屬離子反應生成凝膠層沉積在膜面上引起的，通過清洗可恢復。膜的費用主要是膜的清洗、水的橫向流動過濾壓力、濃縮污泥的回流。因?yàn)樵诟邏合逻\(yùn)行，實際膜通量要大，較大的壓力需要較大的膜表面液體剪切速率來控制膜的污染。厭氧MBR的形式均是外置式，需要水泵進行循環以改善污染狀況

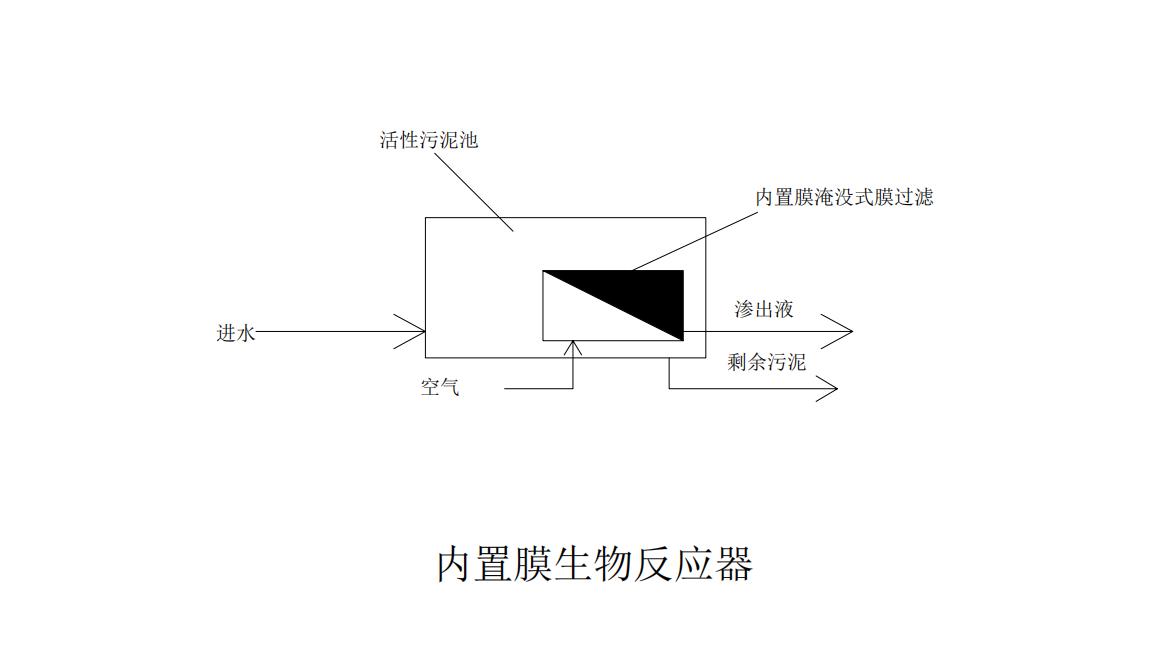

膜過濾裝置直接放在活性污泥反應池中，膜組件淹沒在反應池中，省去了膜過濾裝置中進水和污泥回流的流程，工藝更為簡單。曝氣器設在膜組件的下方，空氣擾動在膜表面產生錯流，膠體顆粒在剪切力的作用下離開膜表面，減緩了膜的堵塞。膜出水由真空泵或其他類型的泵來控制，具有體積小、結構緊湊、動力消耗少、無水循環、不堵塞等優點，但因膜面流速小，存在易污染、 出水不連續的問題。在實際應用中。常將膜過濾設置在單獨活性污泥反應池中。為保證膜生物反應器的正常運行，應能夠?yàn)榛钚晕勰嗵峁┏渥愕难?；維持膜過濾所需的足夠的壓力差；活性污泥處于混合狀態；錯流運行以防止泥餅的形成，可以保持較長時間的穩定的膜通量而無需化學清洗。

外置式膜過濾的錯流常由泵產生，并形成成膜壓力差，氧氣則在曝氣池內單獨進行;內置的淹沒式生化池中，錯流由上升的氣泡產生， 曝氣裝置安裝在淹沒式膜組件的下部以形成錯流并防止形成泥餅，曝氣器的流量控制剛好能能產生錯流。在池內既要有錯流又要使活性污泥處于混合狀態，必須有足夠的能量來維持。供應的氧量與所消耗的氧量相平衡才會使錯流存在并保證生物供氧。滲出液泵在膜過濾側形成真空以產生壓力差。因?yàn)橥ㄟ^膜的壓力差由泵的抽吸作用而產生，因此，壓力差受水的蒸汽壓限制。上述兩種方式中都可利用剩余壓力增加系統的過膜壓力差或強化氧的轉移。

四、運行的影響因素

影響因素除常規生物動力學參數外還包括膜分離的相關參數、膜的固有性質、濾液性質、操作方式、反應器的水力條件等。生物動力學參數影響處理效果，分離參數影響處理能力。

1.影響穩定運行的生物動力學參數

(1)有機負荷研究表明，好氧出水受有機負荷和水力停留時間的影響小，厭氧出水受有機負荷和水力停留時間的影響較大。李紅兵對MBR處理生活污水的研究表明:沖擊負荷對有機物的去除沒有顯著影響，但氨氮的影響較大，出水的惡化程度與沖擊負荷的大小成正比?？赡苁悄さ臄r截作用對氨氮的去除沒有貢獻。

(2)污泥濃度膜生物反應器的一個重要特征是利用膜分離的高度濃縮性可大大提高生物反應器的污泥濃度，從而提高了有機物的去除率。污泥濃度不僅影響有機物的去除能力，還影響膜通量。研究表明，一定條件下污泥濃度越高，膜通量越低。污泥濃度的提高會增大混合液黏滯度而降低了膜通量。污泥濃度對膜通量的影響程度與曝氣強度、膜面循環流速、水力條件等有關。

(3)膜操作參數在保證水質的前提下，膜通量盡可能大，以減少膜的使用面積，降低基建費用與運行費用。膜通量或操作壓力有兩種運行方式: 一種是恒定膜通量變操作壓力，另一種是恒定操作壓力變膜通量。以恒定膜通量變操作壓力運行時，膜通量的選擇對于膜的長期運行很重要。某一特定的膜生物反應器系統，存在臨界膜通量。實際膜通量值大于臨界膜通量時，膜污染加劇，膜清洗周期縮短。如果實際的膜通量低于臨界膜通量值，提高曝氣量可顯著地去除污泥層，否則，曝氣量的提高基本不影響污泥層的去除。同樣，以恒定操作壓力變膜通量運行過程中存在臨界壓力，操作壓力低于臨界壓力時，膜通量隨壓力的增加而增加，高于臨界壓力值則導致膜迅速污染，膜通量隨壓力的的變化不大。臨界操作壓力隨膜孔徑的增加而減少。

(4)膜面錯流速度提高表面紊流程度有效減少顆粒物質在膜面的沉積，增大膜表面水流擾動程度。膜面錯流速度也存在臨界流速，膜面錯流速度大于臨界值時，進一步增加速度將不會明顯改善膜的過濾性能，而且還有可能打碎活性污泥，減少粒徑，溶解性物質濃度增加，加劇膜污染。

(5)溫度提高溫度可以降低混合液的度，改變膜面上污泥層的厚度和孔徑，從而改變了膜的通透性能。Magara和Itoh的試驗結果表明溫度升高1℃引起膜通量變化2%，主要是由于溫度變化引起料液黏度的變化使得膜通量增加。

(6)操作方式針對一體膜提出的間歇抽吸操作方式。階段啟動利于減緩膜的不可逆污染。

2.分離膜的性能參數

(1)分離因素分離因素是各種物質透過過膜的速率的比值。該值的大小表示了體系分離

的難易程度，對被分離體系所能達到的濃度 分離過程的能耗有決定性的影響，對分離設備有相當?shù)挠绊憽?/p>

(2)通量通量是物質透過膜的速率，單單位面積膜上單位時間物質通過的數量，直接決定了分離設備的大小。通過膜時能耗較低，而而且一切物質都不發生相的轉化，膜分離過程在室溫或常溫下就可進行。
