【《排水工程》第44講】

重要指數：★★★

上一節主要講解生物膜凈化污水的過程和生物膜法的特征兩部分內容，詳見中小型污水處理工藝，生物膜法處理污水凈化過程、工藝特征解析。

本節主要講解生物濾池部分內容，包括生物濾池的分類和平普通生物濾池介紹。

01

生物濾池的分類

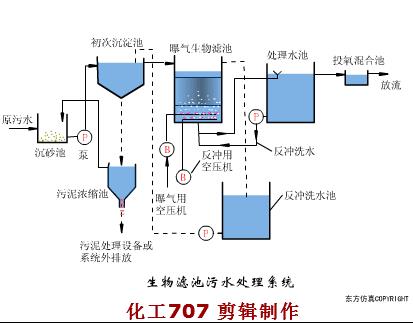

生物濾池污水處理系統

對于生物濾池來說，有普通生物濾池、高負荷生物濾池、塔式生物濾池和曝氣生物濾池四種分類，其中前三種屬于自然供氧式生物濾池，最后一種屬于人工供氧生物濾池。

《室外排水設計規范》第6.9.32條規定，生物濾池底部空間的高度不應小于0.6m，沿濾池池壁四周下部應設置自然通風孔，其總面積不應小于池表面積的1%。

對于生物濾池的負荷計算，一共有兩種表述方式：①BOD負荷；②水力負荷。對于BOD負荷來說，有BOD5容積負荷（單位為kgBOD5/(m3填料?d)）和BOD5表面負荷（單位為kgBOD5/(m2填料?d)）；水力負荷有表面水力負荷（單位為m3/（m2?d））和容積水力負荷（單位為m3/（m3?d））。

02

普通生物濾池

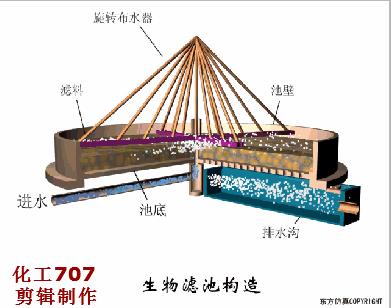

生物濾池構造

普通生物濾池又叫做滴濾池、低負荷生物濾池，是生物膜法的一種構筑物，內裝填碎石或塑料填料，水與填料表面生長的微生物膜接觸，使水得到凈化。又稱滴濾池、低負荷生物濾池。

生物濾池布水裝置可以采用固定布水器或旋轉布水器，其中固定式布水器是指生物濾池中由固定的布水管和噴嘴等組成的布水裝置；旋轉式布水器是由若干條布水管組成的旋轉布水裝置。它利用從布水管孔口噴出的水流產生的反作用力，推動布水管繞旋轉軸旋轉，達到均勻布水的目的，高負荷生物濾池多采用旋轉式布水器，每根橫管的斷面積由設計流量和流速?zèng)Q定：布水橫管的根數取決于濾池和水力負荷的大小，水量大時可采用4根，一般用2根。

生物濾池布水原則，應使污水均勻分布在整個濾池表面上，這樣有利于提高濾池的處理效果。布水裝置可采用間歇噴灑布水系統或旋轉式布水器。

對于生物濾池的池底，應設1%~2%的坡度坡向集水溝，集水溝以0.5%~2%的坡度坡向總排水溝，并有沖洗底部排水渠的措施。

普通生物濾池采用碎石類填料時，應符合下列要求：

1. 濾池下層填料粒徑宜為60~100mm，厚0.2m；上層填料粒徑宜為30~50mm，厚1.3~1.8m；
2. 處理城鎮污水時，正常氣溫下，水力負荷以濾池面積計，宜為1~3m3/（m2?d）；五日生化需氧量容積負荷以填料體積計，宜為0.15~0.3kgBOD5/(m3?d)。

03

本節總結

對于生物濾池來說，普通生物濾池雖然處理效果好，但是由于其處理效率太低、處理水量少的缺點，已經不是目前的主流工藝，但是對于注冊考試來說，其仍舊是知識題的出題高頻點，案例題也偶爾有所涉及，但是其頻率不及后面幾種生物濾池工藝。總結起來，本節需要掌握的知識點有以下4點：

1. 普通、高負荷、塔式三種生物濾池屬于自然充氧式，而曝氣生物濾池（BAF）屬于人工充氧；
2. 自然充氧式生物濾池池壁自然通風孔，其總面積不應小于池表面積的1%；
3. 生物濾池的兩種負荷：BOD5負荷和水力負荷，每一種又分別包括容積負荷和表面負荷；
4. 普通生物濾池采用碎石類填料處理城鎮污水時，正常氣溫下，水力負荷以濾池面積計，宜為1~3m3/（m2?d）；五日生化需氧量容積負荷以填料體積計，宜為0.15~0.3kgBOD5/(m3?d)。

本節內容到此為止，歡迎留言區留言交流！
