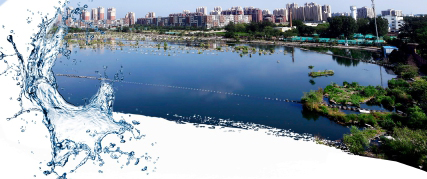

曾經散發臭味的水面變成由達標水補給的一片靜湖。

北京城市副中心凈水中路，玉帶河蜿蜒而過，環抱著一片安靜的廠區。沿著廠區中央400米長的圍堰向南看，寬闊的水面在艷陽下閃爍波光；向北看，大片平整土地正在熱鬧施工。未來，這里將變身集人工濕地、花園為一體的碧水公園。公園之下，就是城市副中心最大的再生水廠——碧水再生水廠。

目前，北至溫榆河、西至朝陽交界、南至萬盛南街、東至北運河，方圓46平方公里范圍內的生活污水，都匯流于碧水再生水廠。這里承擔著城市副中心84%的污水處理任務。生活污水到該廠區溜達一圈，不到24小時便變成18萬噸清亮的再生水，是城市綠心森林公園、環球影城、玉帶河、市政綠化、道路澆灑，以及城市副中心行政辦公區、河北三河電廠穩定的補給水源。處于“九河下稍”的城市副中心污水處理任務繁重。伴隨著城市副中心建設，碧水再生水廠19年間完成了從原污水處理廠到高品質再生水廠的華麗變身。

城市副中心“十四五”規劃提出綠色城市、森林城市、海綿城市和人文城市的發展目標，水是重要的基礎性資源。碧水再生水廠以“草長鶯飛＋水碧天藍”的“地下水廠＋地上公園”為建設目標，形成產、學、研污水處理體系，地上部分也已開工造景。近日，記者走進這座下沉式水廠，揭開它的科技面紗。

污水經過處理后變得清澈透亮。

空間騰挪

“最強大腦”幫轉型 節地凈水兩不誤

碧水再生水廠的主廠區位于地下。從廠區北側通道沿緩坡來到地下，是長達500米的廊道，雖處于6米深地下，這里卻灑滿了陽光。抬頭望向天花板，一條波光粼粼的河流從頭頂流過?！斑@就是我們廠的標志性景觀——天河，水就來自我們廠處理后的高品質再生水。”工藝工程師呂婧說。廊道兩側分布著污水處理單元，污水經過格柵間、曝氣沉砂池、生化池、二沉池、高密沉淀池、膜地，最后經紫外線消毒，出水可達京標B標準。

碧水再生水廠共有三層，地上公園、負一層操作層和負二層污水處理層，不同功能疊摞，形成箱體，格外節省土地資源。該廠建于2002年，如今的形態源于2015年的改擴建工程。“隨著居民樓、商圈拔地而起，生活污水打著滾兒地往上翻，原本露天曝氣產生的臭味和噪音嚴重困擾僅百米遠的居民區，不得不進行一次脫胎換骨式的改造?！眳捂赫f(shuō)，碧水廠是國內首例原地改擴建下沉式再生水廠，在國內同等規模中建設難度最大，尤其是施工時也不能中止污水處置，這是最大的技術難題。

“經過構筑圍堰將老廠割出三分之一的面積建新廠，剩余面積繼續承擔日污水處理任務。”呂婧說，說著輕松，建設不易。單單圍堰，就要克服兩側12米高差產生的壓力，克服基坑涌水、深基坑污泥處理、箱體抗浮等多個建設技術難題。

如何在占地面積減少一半的情況下保證污水處理達標呢？該污水廠改造請來了“最強大腦”——中國工程院院士彭永臻、上海交通大學河湖環境技術開發中心主任孔海南等國內外頂級專家，為“碧水”廠提出了一攬子技術解決方案，如通過新型生物載體填料、基因工程菌強化、精確曝氣、氨氮定向削減等先進技術，對一半池容進行加強，最終滿負荷達標。

12個月后，工程終于完工。好消息接二連三傳來，該工程還獲得了建筑結構長城杯金質獎，意味著該工程達到了北京市建筑工程質量最高標準。

升級改造后，“碧水”日處理污水能力達到18萬噸，峰值處理水量21.2萬噸，比原來增加一倍，卻節約了三分之二的土地?！氨趟币渤蔀閾碛袊?guó)內最多下沉式技術的再生水廠。

如今，當年散發難聞味道的圍堰南側敞開式曝氣池已經完成歷史使命，變成由達標水補給的一片靜湖。春回大地，水光瀲滟，成群的水鳥在此覓食求偶，生機勃勃。

工藝替換

應用國內自主知識產權技術

如今看，碧水再生水廠位于02組團02街區，定位以居住為主，兼具商務服務、綜合服務功能。

但指針回?fù)艿?002年，碧水再生水廠周?chē)](méi)有居民區，當時采用美國深池露天曝氣技術二三十年都不用排污泥。但是，隨著周邊居民區出現，這項技術漸不適應周邊環境。

2015年改造開始，碧水再生水廠轉而采用具有國內自主知識產權的第五代分布式下沉再生水生態系統，將處理設施全部置于地下，成為首個國內專有技術超越并替代美國技術的典范。

中國水環境集團工程技術中心李朋博士解釋?zhuān)谖宕植际皆偕鷳B(tài)系統以活性污泥法為基本原理。

“當前再生水廠主流技術措施有活性污泥法、生物膜法，以及二者結合的方法。活性污泥法原理是向污水中曝入空氣，好氧微生物繁殖形成污泥狀絮凝物，也就是以懸浮菌膠團為主要形式的微生物群，用來吸附和氧化去除污水中的污染物，從而實現水凈化。而生物膜法是與之并列的一種污水生物處理技術，其特征是將懸浮菌膠團轉變?yōu)楣潭ㄉ锬ぃ廴疚锶コ芰Ω?，但需要的曝氣量大，能耗高。”李朋進一步解釋。因此，第五代分布式再生水生態系統兼顧了出水水質、成本和運行穩定性，能更低成本穩定達到地表Ⅳ類水標準，能有效解決水質黑臭、河道生態基流補水和城市綜合用水。

廠區內還立有“應用高效節地型生物膜工藝的地下污水處理示范工程”的牌子?！斑@是國家‘十三五’水體污染控制與治理重大專項課題的研究基地。這項工藝將生物膜法的優勢與活性污泥法有機結合，可在不停產的前提下提標擴容，相較傳統生化工藝可節地30%以上，已達到國內領先水平。目前，該技術已在碧水再生水廠實現生產性規模驗證，并在貴州、四川等6個項目中實現產業轉化。”李朋告訴記者，“十三五”期間，碧水再生水廠作為國內水處理領域首個生產性規模社會化服務創新平臺，已有主流厭氧氨氧化等10余項前瞻性技術在這里得到研究和驗證。

“時下，我們正在研究在原本的活性污泥法（多級A/O工藝）基礎上運用生物膜技術進行強化。”李朋帶領記者來到生化車間，指著池邊幾個大箱子說，“這就是生物膜強化裝置，水通過這個大箱子，可以減少曝氣和外碳源投加量，提升處理規模的同時實現節能降耗?！?/p>

這項“城市生物膜強化脫氮多級A/O工藝”屬于水專項“北京城市副中心高品質水生態建設綜合示范”項目研究成果，已入選2020年生態環境部《國家先進污染防治技術目錄（水污染防治領域）》。

節能降耗

擁有多項世界領先綠色低碳技術

“污水處理行業應是‘綠色家族’的天生一員，可持續發展不能一味追求水質，還要考慮節能降耗、資源回收?！崩钆笳f(shuō)。“十四五”期間，城市副中心將率先實現碳中和，作為區域最大再生水廠，碧水帶頭走上了綠色發展道路。

處理污水，有臭味嗎？記者走了大半個廠區，沒聞到明顯臭味。

在生化車間半空，一條條涂著綠漆的長方體管道匯入了6個大箱子?！斑@是生物除臭箱，內部有微生物填料，用來處理臭氣?！惫ぷ魅藛T介紹。這項生物除臭技術可以收集廠內所有環節產生的臭氣，降解成二氧化碳和水，無害排放。這套技術具有國內自主知識產權，且世界領先，處理效率較傳統除臭技術提升3至5倍，香港維多利亞港水環境治理中就用到了這項技術。

曝氣是污水處理關鍵環節，能耗占全廠的50%以上。它的作用是為好氧微生物提供氧氣。傳統曝氣系統純手動操作，曝氣量不好掌握。采用精準曝氣智能系統，通過3大類26個探頭監測生化單元、精準曝氣，較以往能節省曝氣量25%，節省電耗10%?！翱蓜e小瞧這點節省，”李朋博士給記者算了一筆賬，“如果每處理1噸水節省1分錢，一天就能節省1800元，一年就是65.7萬元?！?/p>

污水處理過程中的污泥廢料如何處理？污泥是污水處理中的固體沉淀物，含有有機物、病菌等，處置不當有害環境。我國再生水廠基本都能實現污泥的無害化處理，但減量化和資源化課題仍在研究。

據悉，“十四五”期間，碧水再生水廠還將啟動污泥低溫干化技術應用。這也是專為全封閉地下水廠設計的，該技術的優勢在于不添加任何藥劑將污泥含水率處理至10%－60%，實現減量化。這是什么概念呢？工藝工程師呂婧解答道，現行污泥出廠含水率要求為80%，若以污泥含水率可處理至40%為例，出廠污泥體積至少減少四分之三，相應的運輸及處置費用也能減少四分之三，如此推算，一年將減少上千萬元污泥處置費。

而且，神奇的是，污水還能產生能量?！氨趟睆S有三臺水源熱泵，用于污水能量回收，有了這套系統，廠里夏季不用開空調，冬季不用額外供暖。

“它的原理是利用水與空氣的溫差，實現熱量傳遞：夏季，將建筑物中的熱量轉移到水源中；冬季，從相對恒溫的水源中提取能量，利用熱泵原理通過空氣或水作載冷劑提升溫度后輸送至建筑物中。”李朋揭秘，通常水源熱泵消耗一個單位的能量，可以得到四倍以上的熱量或冷量，而且污染零排放，是名副其實的清潔能源。這套系統可為周邊20萬平方米的市政建筑提供制冷、供熱。

綠色低碳環保的理念還體現在該廠負一層屋頂84個直徑約50厘米的導光孔上，這些導光孔用透明玻璃纖維材質覆蓋，讓地下一層白天也有自然光照明。

蓄水升級

海綿技術組團留住天上水

地下激濁揚清，地上碧水微瀾，水是城市的靈魂不僅體現在污水處理上，還體現在再生水利用、展示和雨水的蓄、用、排上。

碧水再生水廠另一大讓人驚喜的設計，就是323畝地上面積將全部規劃為碧水公園，成為水廠的“屋頂花園”。

污水經過地下水廠一系列科技處理凈化后，可達到地表Ⅳ類水質，一部分供地上公園使用，經過地上公園的技術過濾，水質可提升至Ⅲ級，達到親人標準，美化環境、海綿蓄水、科普展示，一舉三得。

項目設計方北京清華同衡規劃設計研究院項目負責人劉靜介紹，碧水公園由公園綠地、市政附屬綠地（碧水地面景觀）、濱河生態綠地共同組成，建成后全部對市民開放。碧水地面景觀，也就是目前水廠所在位置（一期）的地上部分，占比34%，約110畝，已率先開工。

從效果圖上看，這座面積上百畝的理想地面景觀，花木繁盛，公園中央，一條小溪叮咚跳躍，走向與再生水廠500米陽光走廊重合。以之為軸，兩側有三處水景：一處淺水池，一處人工濕地，還有一處彩虹瀑布。三處水景通過林間棧道、景觀橋和慢跑步道相連接。

“這些水都是再生水，經過生物＋機械凈化，流入濕地、親水池、互動設施，配合科普教育展示，讓大家真切認識到再生水的價值?！眲㈧o說。碧水地面景觀園林布景運用了諸多生物技術和海綿技術。

比如，再生水科普濕地面積雖然只有720平方米，但栽植了20多種水生植物，湖底鋪有輕質改良種植土，采用“生物”技術，給微生物提供生存溫床，再通過布置狐尾藻、黑藻等沉水植物，千屈菜、菖蒲、鳶尾等浮水植物和睡蓮、荷花等挺水植物等立體生物體系保證水質長期的潔凈。

雨水利用采用的海綿設施主要有植草溝、雨水花園、下沉式綠地，以及透水混凝土、透水磚材質全園鋪裝地面等。

四條分別成閉環的植草溝分布于景觀步道及場地周邊，總長約2000米。單條植草溝寬約30厘米，深20厘米，溝上種植混播地被。雨水通過植草溝流入與之相連的排水系統，從而實現雨水蓄、排、凈、用。

如果說植草溝主要用于排水，那么雨水花園則是為了蓄水。雨水花園在一期景觀中多點開花，粗略估計有15個，每個雨水花園直徑10米到15米，分布于比較寬闊的緩坡綠地中。雨水花園自下而上分為礫石層、砂層、種植土壤層、覆蓋層和蓄水層五層，使雨水逐漸滲透入土壤，涵養地下水。

不過，這可是屋頂花園，只有1.2米附土層，多余的雨水該如何處理？設計人員精細考慮，在每個雨水花園中布置穿孔管和溢流管，與排水系統相連，讓經過緩慢滲透得到凈化的多余雨水順利流入玉帶河。發揮類似作用的還有若干個下沉綠地，它們是雨水花園的“PLUS”版。

屋頂公園的營造有諸多限制條件，要與地下水廠通風、通行、采光設備融為一體，達到見乎其文而不自知。屋頂綠化也不同于普通園林，必須參照屋頂?shù)暮奢d（承重）力嚴格控制苗木規格和數量。剔除不易屋頂生長的深根系苗木，更換為小喬木，如白皮松、龍柏、紫葉李、山桃、石榴等。

據介紹，地面景觀90%是綠地空間，計劃栽植白皮松、油松等常綠喬木9種424棵，國槐、元寶楓等落葉喬木26種604棵，玉蘭、山桃、紫薇、紅瑞木等亞喬木及灌木37種1953棵，還有紫菀、萱草、馬藺等地被花卉43種，形成三季開花四季有綠的自然生態。

智慧水務

將建新型基礎設施城市更新體

“十四五”時期是城市副中心建設藍綠交織、森林環繞生態城市關鍵期。在城市副中心“一帶一軸多組團”的空間布局中，碧水再生水廠就處于“一帶”“一軸”的交匯點。

碧水再生水廠二期項目還將在智慧水務上大做文章，融入北京市再生水年利用量12億立方米的浪潮中，為本市提供穩定可靠的“第二水源”。

記者從中國水環境集團了解到，碧水二期工程建設正在前期構想階段，未來將建成新型基礎設施城市更新體。具體內容包括：擴建污水處理9萬噸/日，清水池3.5萬立方米，初雨調蓄池8萬立方米。將建全域再生水資源和能源智能管控中心、首座千噸級污水處理及資源化“大科學裝置”、院士產學研創新中心和大運河水科技水生態水文化體驗館。

同時，擬在碧水下沉式再生水廠建設基于AI+5G等新一代移動物聯技術的“應用場景”，構建全域再生水資源和能源智能管控中心，管控重點污染源、管網、泵站、再生水廠、雨水、河道生態補水的運營數據和居民供水信息。

據介紹，這個“智慧大腦”，可以統籌天上、岸上和地下——監測氣體排放、水環境指標以及土壤地下水管網。同時，形成“點”“線”“面”結構——點：為行政辦公區、環球主題公園、城市綠心供水；線：監測供排水管網、流域；面：優化水資源結構，統籌鄉鎮污水處理、城市農業面源，激活城市第二水源。

“瑞典水創新平臺 (SWIC)，擁有多條百?lài)嵓?jí)試驗線,每年開展科研項目15項以上，成為瑞典水技術創新源泉，這也將是碧水的未來。”這位負責人稱，對標國際，碧水未來也將建設千噸級污水處理及資源化“大科學裝置”，目前“萬/千噸級污水處理共享產線創新基礎設施”正在申請國家重大專項支持。

未來，碧水再生水廠將成為院士產學研創新中心，從地下空間、污水處理工藝、飲用水安全、能量回收、水資源等領域，解決標準規范、工藝技術、算法控制等一系列“卡脖子”問題。

二期建設中還有一個惠民亮點——大運河水科技水生態水文化體驗館，科技展示污水處理微生物凈化工藝過程，集互動、趣味實驗、親水游戲、沉浸銀幕、運河漕運千年文化體驗等多功能于一體，吸引更多年輕人和孩子到水世界一探究竟。
